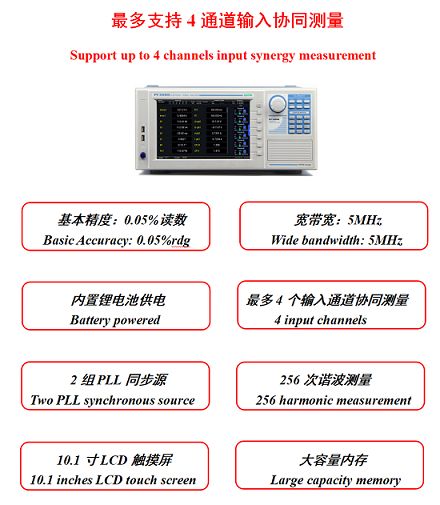

PF3000功率分析仪，是一款多职能、高机能的功率分析仪，合用于出产、测试、评价和科研等多个领域，可为电动汽车、轨路交通、光伏、风电、电机、变频器、燃料电池、照明电路和开关电源等多种产品的开发和测试提供援手，提高产品研发和出产测试效能。产品满足IEC61000-4-7等尺度要求。
特点与优势：
◆ 人道化设计、优质操作履历
10.1英寸彩色LCD全触屏界面，1280*800高像素，操作方便、易于观察。

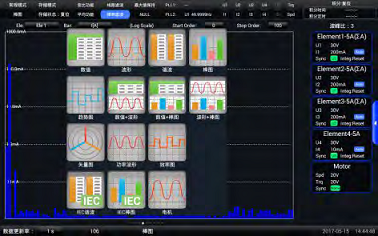

◆ 多样化数据显示方式
多种数据显示方式蕴含数值显示、波形显示、效能图、趋向图、棒图、矢量图显示等，组合显示使得丈量了局越发直观了然。
◆ 宽带宽，高不变性
功率带宽高达5MHz，齐全满足高速开关信号的丈量。高速丈量？檠∪「咂蹈卟槐涠鹊拇衅，有效保障电流高频机能。同时利用电压电流自动频响赔偿技术，加强并保障高频信号丈量时，电压、电流的高精度丈量。

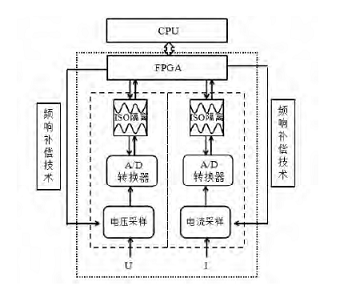

◆ FPGA处置器
功率丈量与电机丈量单元均建设高速高机能的FPGA处置器，执行多路同步时钟节造，极大提高了信号采样与数据处置，保障所有采样数据无遗漏实时运算，还原信号真实性。
实时监测并分析被测信号源的信号频率，智能切换相宜的选取频率进行信号采样。
◆ 多通讯接口及智能PC软件
提供USB、LAN、RS-232、GP-IB等多种通讯接口，以供客户凭据现实情况选择。专用利用软件，急剧配置丈量参数，获取丈量数值和波形。
◆ 数据存储/调出
支持丈量数据和丈量配置存储，可通过PC软件读取挪用
|
项目 |
规格 |
|
输入单元 |
Element1 ~ Element4可选配，最多4+1通路 |
|
丈量量程 |
电压： CF3：1.5/3/6/10/15/30/60/100/150/300/600/1000[V] CF6：0.75 / 1.5/3/ 5 /7.5 /15/30/ 50/ 75 /150/300/ 500[V] |
|
电流： 直接输入： 5A输入单元： CF3：10m / 20m / 50m / 100m / 200m / 500m / 1 / 2 / 5 [A] CF6：5m / 10m / 25m / 50m / 100m / 250m / 500m / 1 / 2.5 [A] 20A输入单元： CF3：500m / 1 / 2 / 5 / 10 / 20 [A] CF6：250m / 500m / 1 / 2.5 / 5 / 10 [A] 30A输入单元： CF3：500m / 1 / 2 / 5 / 10 / 30 [A] CF6：250m / 500m / 1 / 2.5 / 5 / 15 [A] 50A输入单元： CF3：500m / 1 / 2 / 5 / 10 / 50 [A] CF6：250m / 500m / 1 / 2.5 / 5 / 25 [A] 表部电流传感器输入： CF3：50m / 100m / 200m / 500m / 1 / 2 / 5 / 10 [V]
CF6：25m / 50m / 100m / 250m / 500 / 1 / 2.5 / 5 [V] |
|
|
频率：DC，0.1Hz~500KHz，带宽：5MHz（-3dB,典型值） |
|
|
采样率 |
1Ms/s |
|
根基精度 |
0.05%rdg（读数）+0.05%rng（量程） |
|
量程切换 |
固定/自动量程可 ；各输入单元可独立设置量程 |
|
滤波器 |
线路滤波器：OFF、500kHz、5kHz、50kHz 频率滤波器：OFF、100Hz或1kHz |
|
A/D转换器 |
分辨率：16bit ；采样周期：约为500ns |

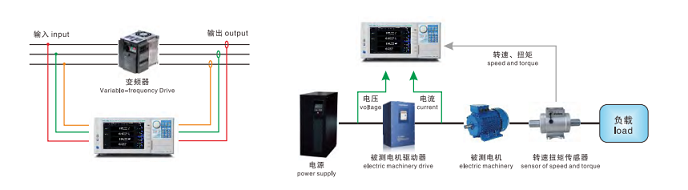

PF3000谐波丈量职能达256次，两组PLL源可同时丈量两组信号谐波，4个通路同时丈量，通过丈量变频器输入输出的电功率和机械功率，可正确评估变频器的效能、电机驱动系统电能与机械能之间的转换效能。
仪器可接受转速传感器及扭矩扭矩仪的仿照（直流电压）信号或脉冲信号 ；可设置电机级数推算电机同步速杜纂滑差（slip） ；可使用有功功率、频率及电机输出推算电机效能及总效能。

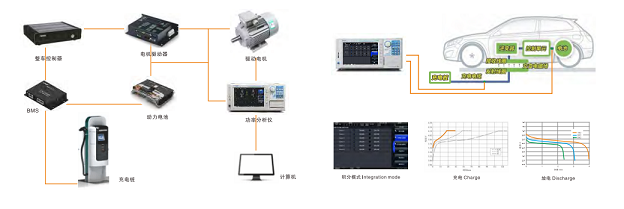

电机驱动系统是电动汽车的主题，重要蕴含动力电池、变频器和驱动电机。以PF3000功率分析仪为主题搭建的电动汽车测试平台可对电动汽车电力驱动系统进行精确的评估。

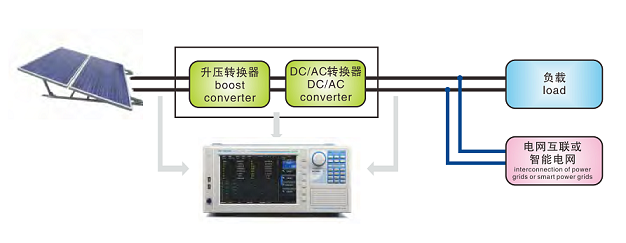

来自光伏发电微风力发电的再生能源通过升压转换器和DC/AC转换器由直流电转换成互换电。PF3000可能提供最多4通路的丈量单元，能够丈量转换前和转换后的电压、电流、功率和频率，以及转换器效能和充电效能，并具备瞬时峰值功率丈量职能。同时，PF3000内置锂电池，适合项目现场使用。

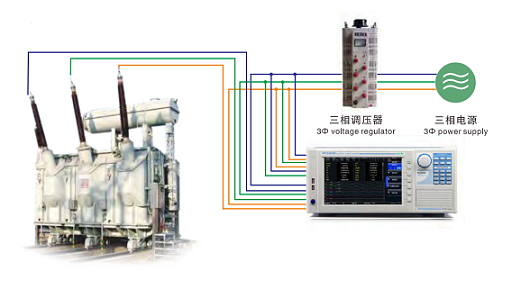

低功率因数下的高精度丈量，满足变压器负载测试要求，正确评估变压器的损耗及其他参数。

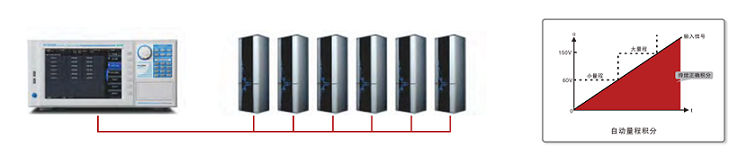

积分模式下自动量程职能，能正确评估家用电器各个运行状态下的功耗？砹煊虻缪/电流输入，支持大功率家电的功耗能量。支持一台设备4个丈量通路，可用于家电产品产线功率评估。.
可精确丈量LED灯电压、电流、功率和总谐波失真（THD）
