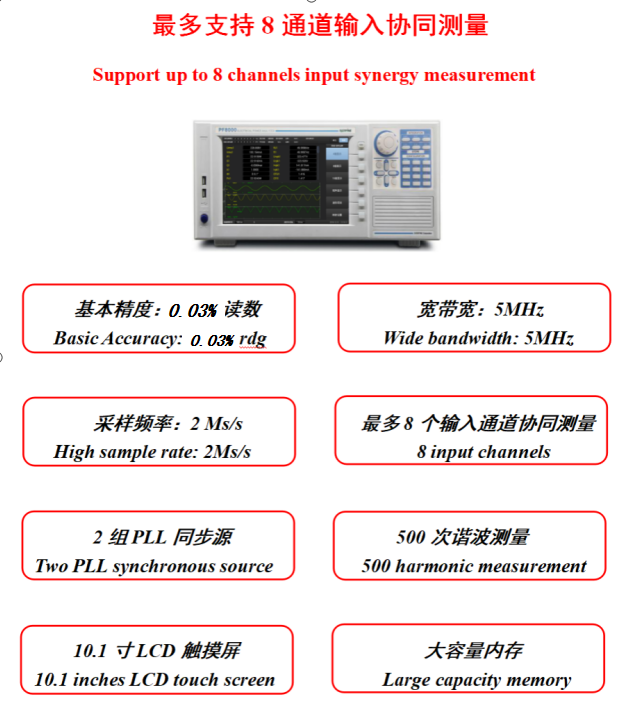

PF6000功率分析仪，是一款多职能、高机能的功率分析仪，合用于出产、测试、评价和科研等多个领域，可为电动汽车、轨路交通、光伏、风电、电机、变频器、燃料电池、照明电路和开关电源等多种产品的开发和测试提供援手，提高产品研发和出产测试效能。产品满足IEC61000-4-7等尺度要求。
◆ 人道化设计、优质操作履历
10.1英寸彩色LCD全触屏界面，1280*800高像素，操作方便、易于观察。
◆ 多样化数据显示方式

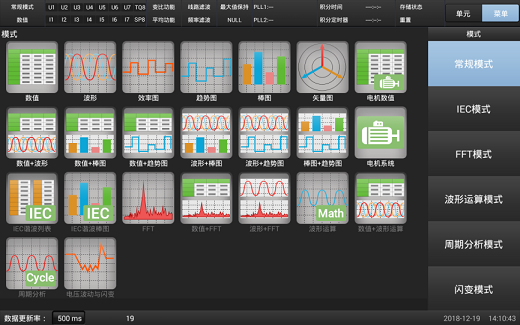

多种数据显示方式蕴含数值显示、波形显示、效能图、趋向图、棒图、矢量图显示等，组合显示使得丈量了局越发直观了然。
◆ 宽带宽，高不变性

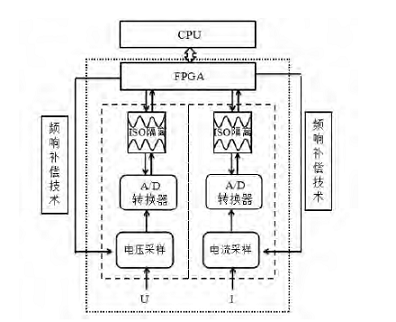

功率带宽高达5MHz，齐全满足高速开关信号的丈量。高速丈量？檠∪「咂蹈卟槐涠鹊拇衅，有效保障电流高频机能。同时利用电压电流自动频响赔偿技术，加强并保障高频信号丈量时，电压、电流的高精度丈量。
◆ FPGA处置器
功率丈量与电机丈量单元均建设高速高机能的FPGA处置器，执行多路同步时钟节造，极大提高了信号采样与数据处置，保障所有采样数据无遗漏实时运算，还原信号真实性。
◆ 采样频率智能切换
实时监测并分析被测信号源的信号频率，智能切换相宜的选取频率进行信号采样。
◆ 光标丈量
支持通过移动光标，丈量波形上光标点的值。
◆ 多通讯接口及智能PC软件
提供USB、LAN、RS-232、GP-IB等多种通讯接口，以供客户凭据现实情况选择。专用利用软件，急剧配置丈量参数，获取丈量数值和波形。
◆ 数据存储/调出
支持丈量数据和丈量配置存储，可通过PC软件读取挪用
|
项目 |
规格 |
|
输入单元 |
Element1 ~ Element8可选配，肆意单元均可选配电机测试单元 |
|
丈量量程 |
电压： CF3：15 / 30 / 60 / 100 / 150 / 300 / 600 / 1000 / 1500 [V] CF6：7.5 / 15 / 30 / 50 / 75 / 150 / 300 / 500 / 750 [V] |
|
电流： （1）直接输入： ① 2A输入单元： CF3：5m / 10m / 20m / 50m / 100m / 200m / 500m / 1 / 2 [A] CF6：2.5m / 5m / 10m / 25m / 50m / 100m / 250m / 500m / 1 [A] ② 5A输入单元： CF3：10m / 20m / 50m / 100m / 200m / 500m / 1 / 2 / 5 [A] CF6：5m / 10m / 25m / 50m / 100m / 250m / 500m / 1 / 2.5 [A] ③ 20A输入单元： CF3：500m / 1 / 2 / 5 / 10 / 20 [A] CF6：250m / 500m / 1 / 2.5 / 5 / 10 [A] ④ 30A输入单元： CF3：500m / 1 / 2 / 5 / 10 / 30 [A] CF6：250m / 500m / 1 / 2.5 / 5 / 15 [A] ⑤ 50A输入单元： CF3：500m / 1 / 2 / 5 / 10 / 50 [A] CF6：250m / 500m / 1 / 2.5 / 5 / 25 [A] （2）表部电流传感器输入： CF3：50m / 100m / 200m / 500m / 1 / 2 / 5 / 10 [V] CF6：25m / 50m / 100m / 250m / 500 / 1 / 2.5 / 5 [V] |
|
|
频率：DC，0.1Hz~1MHz，带宽：5MHz（-3dB,典型值） |
|
|
采样率 |
2Ms/s |
|
精度 |
0.03%rdg（读数）+0.05%rng（量程） |
|
量程切换 |
固定/自动量程可；各输入单元可独立设置量程 |
|
滤波器 |
线路滤波器：OFF，500Hz，5.5kHz、50kHz、0.1kHz~100kHz步进为0.1Hz。 频率滤波器：OFF、ON |
|
A/D转换器 |
分辨率：16bit；电压、电流输入同时转换 |
来自光伏发电微风力发电的再生能源通过升压转换器和DC/AC转换器由直流电转换成互换电。PF6000可能提供最多6通路的丈量单元，能够丈量转换前和转换后的电压、电流、功率和频率，以及转换器效能和充电效能，并具备瞬时峰值功率丈量职能。
低功率因数下的高精度丈量，满足变压器负载测试要求，正确评估变压器的损耗及其他参数。
◆ 家用电器功耗正确丈量
积分模式下自动量程职能，能正确评估家用电器各个运行状态下的功耗？砹煊虻缪/电流输入，支持大功率家电的功耗能量。支持一台设备8个丈量通路，可用于家电产品产线功率评估。
可精确丈量LED灯电压、电流、功率和总谐波失真（THD）。
