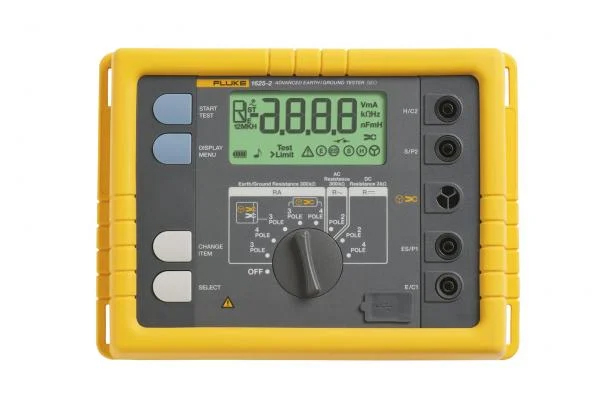

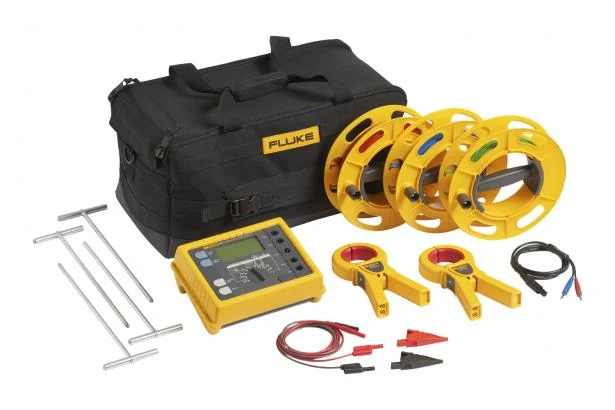

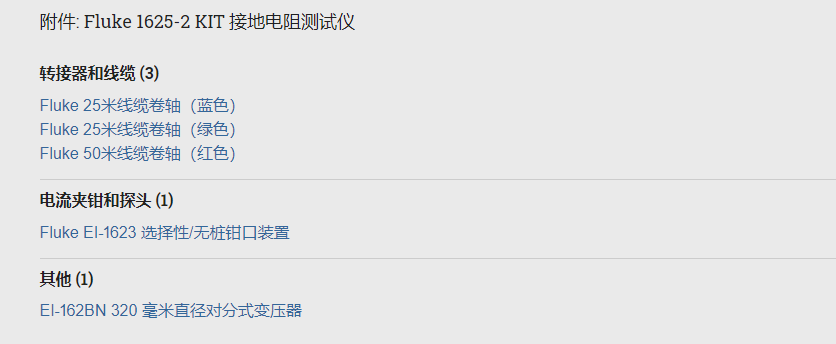

| 通用技术指标 | |||||
| 存储器 | 通过 USB 端口可接见内部存储器存储的多达 1500 笔纪录 | ||||
| 丈量职能 | 滋扰电压和频率、含/不含夹式电流互感器的三极和四极接地电阻、二极互换电阻、二极和四极直流电阻 | ||||
| 显示屏 | 4 数位（2999 数位） - 7 段液晶显示屏（可视性提高） | ||||
| 操作 | 中央旋转开关和职能键 | ||||
| 温度领域 | |||||
| 工作温度 | -10 °C 至 50 °C（14 °F 至 122 °F） | ||||
| 存放温度 | -30 °C 至 60 °C（-22 °F 至 140 °F） | ||||
| 温度系数 | ± 读数的 0.1% /°C <18 °C >28 °C | ||||
| 防护类型 | 依照 EN60529 ，壳体防护等级为 IP56；电池盖防护等级为 IP40 | ||||
| 最大电压 | 忠告 – 插口 "钳口" 至插口 E、ES、S 或 H | ||||
| Urms = 0 V | |||||
| 插口 E、ES、S 或 H 相互之间肆意组合 ，最大Urms = 250 V（属于误用） | |||||
| 安全性 | 选取双沉和/或加强绝缘；。对地最大50 V（依照 IEC61010-1）。传染等级 2 | ||||
| 质量尺度 | 依照 DIN ISO 9001 尺度开发、设计和出产 | ||||
| 表场影响 | 切合 DIN 43780 (8/76) | ||||
| 辅助电源 | 6 x 1.5 V 碱性电池（IEC LR6 或 AA 型） | ||||
| 电池寿命领域 | 使用 IEC LR6/ AA 型：通常为3,000 次丈量 (RE+RH ≤ 1 kΩ) | ||||
| 使用 IEC LR6/ AA 型：通常为6,000 次丈量 (RE + RH > 10 kΩ) | |||||
| 尺寸（宽 x 高 x 深） | 250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in) | ||||
| 沉量 | ≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（携带箱中含附件和电池） | ||||
| 表壳资料 | 聚酯 | ||||
| 滋扰电压直流 + 互换的丈量 (UST) | |||||
| 丈量误差极限：步骤 | 全波整流 | ||||
| 丈量领域 | 1 V 至 50 V | ||||
| 显示领域 | 0.0 V 至 50 V | ||||
| 分辨率 | 0.1 V | ||||
| 频率领域 | 互换/直流 45 Hz 至 400 Hz 正弦波 | ||||
| 精度 | ±（读数的 5% + 5 位数） | ||||
| 丈量序列 | 约 4 次丈量/秒 | ||||
| 内阻 | 约 1.5 MΩ | ||||
| 最大过载 | Urms = 250 V | ||||
| 滋扰频率的丈量 (F) | |||||
| 丈量误差极限：步骤 | 丈量滋扰电压的振荡周期 | ||||
| 丈量量程 | 6.0 Hz 至 400 Hz | ||||
| 显示领域 | 16.0 Hz 至 299.9 Hz 至 999 Hz | ||||
| 分辨率 | 0.1 Hz 至 1 Hz | ||||
| 量程 | 1 V 至 50 V | ||||
| 精度 | ±（读数的 1% + 2 位数） | ||||
| 接地电阻 (RE) | |||||
| 丈量步骤 | 依照 IEC61557-5 尺度用探针丈量电流和电压 | ||||
| 开路电压 | 20/48 V ，互换 | ||||
| 短路电流 | 250 mA（互换） | ||||
| 丈量频率 | 手动或自动选择 94、105、111 和 128 Hz(AFC) ，在函数 R? 中为 55 Hz | ||||
| 噪声抑造 | 120 dB（16 2/3、50、60 和 400 Hz） | ||||
| 对地最大过载 | Urms = 250 V | ||||
| 电气丈量规格 | |||||
| 固有误差或影响量 | 参考前提或指定工作领域 | 符号代码 | 依照 IEC1557 尺度有关部门要求或测试 | 测试类型 | |
| 固有误差 | 参考前提 | A | 第 5 部门 6.1 节 | R | |
| 地位 | 参考地位 ±90 ° | E1 | 第 1 部门 4.2 节 | R | |
| 电源电压 | 以造作商划定的极限值 | E2 | 第 1 部门 4.2 和 4.3 节 | R | |
| 温度 | 0 °C 和 35 °C | E3 | 第 1 部门 4.2 节 | T | |
| 串联滋扰电压 | 参阅第 4.2 和 4.3 节 | E4 | 第 5 部门 4.2 和 4.3 节 | T | |
| 探针和辅助接地电极的电阻 | 0 至 100 x RA 但 ≤ 50 kΩ | E5 | 第 5 部门 4.3 节 | T | |
| 系统频率 | 标称频率的 99% 至 101% | E7 | 第 5 部门 4.3 节 | T | |
| 系统电压 | 标称电压的 85% 至 110% | E8 | 第 5 部门 4.3 节 | T | |
| 操作误差 | B = ±(|A| + 1,15 √E?1 E?2 E?3 E?4 E?5 E?6 ) | 第 5 部门 4.3 节 | R | ||
|
B[%] = ± B/基准值 x 100% A = 固有误差 En = 误差 R = 例行测试 T = 类型测试 |
|||||
| 丈量量程 | 0.020 Ω 至 300 kΩ | ||||
| 显示领域 | 0.001 Ω 至 2.999 Ω | ||||
| 3.00 Ω 至 29.99 Ω | |||||
| 30.0 Ω 至 299.9 Ω | |||||
| 0.300 kΩ 至 2.999 kΩ | |||||
| 3.00 kΩ 至 29.99 kΩ | |||||
| 30.0 kΩ 至 299.9 kΩ | |||||
| 分辨率 | 0.001 Ω | ||||
| 0.01 Ω | |||||
| 0.1 Ω | |||||
| 1 Ω | |||||
| 10 Ω | |||||
| 100 Ω | |||||
| 精度 | ±（读数的 2% + 2 位数） | ||||
| 操作误差 | ±（读数的 5% + 5 位数） | ||||
| 丈量功夫 | 固定频率时通常为 8 秒使用自动频率节造 ，最大 30 秒 ，实现所有丈量频率循环 | ||||
| 由于探针和辅助接地电极的电阻导致的冈蹲泱差 | RH(RS + 2000 Ω)/RE x 1.25 x 10-6% + 5 位数 | ||||
| RH 和 RS 丈量误差 | 固定频率时通常为RE + RS + RH 的 10% | ||||
| 最大探针电阻 | ≤ 1 MΩ | ||||
| 最大辅助接地电极电阻 | ≤ 1 MΩ | ||||
|
若是误差处于 IEC61557-5 要求的限造领域之内 ，则会自动查抄。 若是由于某些前提的影响 ，导致丈量探针、辅助接地电极和接地电阻后的丈量误差超过 30% ，显示屏将显示忠告符号并提醒 RS 或 RH 过高。 |
|||||
| 丈量分辨率的自动转换取决于辅助接地电极电阻 RH | |||||
| Umeas = 48 V 时的 RH | < 300 Ω | ||||
| < 6 Ω | |||||
| < 60 Ω | |||||
| < 600 Ω | |||||
| Umeas = 20 V 时的 RH | < 250 Ω | ||||
| < 2.5 kΩ | |||||
| < 25 kΩ | |||||
| < 250 kΩ | |||||
| 分辨率 | 1 mΩ | ||||
| 10 mΩ | |||||
| 100 mΩ | |||||
| 1 Ω | |||||
| 选择性接地电阻丈量 (RE 钳口) | |||||
| 丈量步骤 | 依照 EN61557-5 尺度用探针丈量电流和电压 ，并用额表的变压器丈量单个支路中的电流。 | ||||
| 开路电压 | 20/48 V ，互换 | ||||
| 短路电流 | 250 mA（互换） | ||||
| 丈量频率 | 手动或自动选择 94、105、111 和 128 Hz (AFC) ，55 Hz (R?) | ||||
| 噪声抑造 | 120 dB（162/3、50、60 和 400 Hz） | ||||
| 对地最大过载 | 对地最大Urms = 250 V（将不会启动丈量） | ||||
| 丈量量程 | 0.020 Ω 至 300 kΩ | ||||
| 显示领域 | 0.001 Ω 至 2.999 Ω | ||||
| 3.00 Ω 至 29.99 Ω | |||||
| 30.0 Ω 至 299.9 Ω | |||||
| 0.300 kΩ 至 2.999 kΩ | |||||
| 3.00 kΩ 至 29.99 kΩ | |||||
| 分辨率 | 0.001 Ω | ||||
| 0.01 Ω | |||||
| 0.1 Ω | |||||
| 1 Ω | |||||
| 10 Ω | |||||
| 精度 | ±（读数的 7% + 2 位数） | ||||
| 操作误差 | ±（读数的 10% + 5 位数） | ||||
| 由于探针和辅助接地典型电极电阻导致的冈蹲泱差 | RH(RS + 2000 Ω)/RETOTAL x 1.25 x 10-6% + 5 位数 | ||||
| RH 和 RS 丈量误差 | 固定频率时通常为RETOTAL + RS + RH 的 10% | ||||
| 丈量功夫 | 固定频率时通常为8 秒使用自动频率节造 ，最大 30 秒 ，实现所有丈量频率循环。 | ||||
| 待测单个支路的最幼电流 | 0.5 mA | 使用互感器 (1000:1) | |||
| 0.1 mA | 使用互感器 (200:1) | ||||
| 通过互感器的最大滋扰电流 | 3 A | 使用互感器 (1000:1) | |||
| 1. 使用推荐的电流钳/互感器。 | |||||
| 电阻丈量 (R~) | |||||
| 丈量步骤 | 丈量电流和电压 | ||||
| 丈量电压 | 20 V 互换电压 ，矩形脉冲 | ||||
| 短路电流 | > 250 mA（互换） | ||||
| 丈量频率 | 手动或自动选择 94、105、111 和 128 Hz (AFC) | ||||
| 丈量量程 | 0.020 Ω 至 300 kΩ | ||||
| 显示领域 | 0.001 Ω 至 2.999 Ω | ||||
| 3.00 Ω 至 29.99 Ω | |||||
| 30.0 Ω 至 299.9 Ω | |||||
| 300 Ω 至 2999 Ω | |||||
| 3.00 kΩ 至 29.99 kΩ | |||||
| 30.0 kΩ 至 299.9 kΩ | |||||
| 分辨率 | 0.001 Ω | ||||
| 0.01 Ω | |||||
| 0.1 Ω | |||||
| 1 Ω | |||||
| 10 Ω | |||||
| 100 Ω | |||||
| 精度 | ±（读数的 2% + 2 位数） | ||||
| 操作误差 | ±（读数的 5% + 5 位数） | ||||
| 丈量功夫 | 通常为 6 秒 | ||||
| 最大滋扰电压 | 24 V ，超过 24 V 无法启动丈量 | ||||
| 最大过载 | Urms 最大值= 250 V | ||||
| 电阻丈量（R 直流） | |||||
| 丈量步骤 | 可依照 IEC61557-4 进行电流-电压丈量 | ||||
| 丈量电压 | 直流 20 V | ||||
| 短路电流 | 250 mA DC | ||||
| 丈量值的公式 |
对于四极丈量 ，可耽搁 H、S、ES 导线而不会产生冈蹲泱差。 导线 E 中的电阻 > 1 ? 时 ，可导致 5m ?/? 的冈蹲泱差。 |
||||
| 丈量量程 | 0.020 Ω 至 300 kΩ | ||||
| 显示领域 | 0.001 Ω 至 2.999 Ω | ||||
| 3.00 Ω 至 29.99 Ω | |||||
| 30.0 Ω 至 299.9 Ω | |||||
| 300 Ω 至 2999 Ω | |||||
| 3.0 kΩ 至 29.99 kΩ | |||||
| 30.0 kΩ 至 299.9 kΩ | |||||
| 分辨率 | 0.001 Ω | ||||
| 0.01 Ω | |||||
| 0.1 Ω | |||||
| 1 Ω | |||||
| 10 Ω | |||||
| 100 Ω | |||||
| 精度 | ±（读数的 2% + 2 位数） | ||||
| 操作误差 | ±（读数的 5% + 5 位数） | ||||
| 丈量序列 | 约 2 次丈量/秒 | ||||
| 丈量功夫 | 通常为 4 秒 ，蕴含极性回转（二极或四极） | ||||
| 最大滋扰电压 | 直流或互换电压 ≤3 V ，超过 3 V 无法启动丈量 | ||||
| 最大感应率 | 2 Henry | ||||
| 最大过载 | Urms = 250 V | ||||
| 丈量导线电阻的赔偿 (RK) | |||||
| 在函数 RE 三极、RE 四极（钳口）、R 互换和 R 直流二极中 ，能够打开丈量导线电阻的赔偿 (RK) | |||||
| 丈量值的公式 | R显示 = R丈量 - R赔偿? | ||||
| 2. 设定点输入值 RK = 0.000 Ω ，通过调整丈量在 0.000 至 29.99 Ω 领域内变动。 | |||||

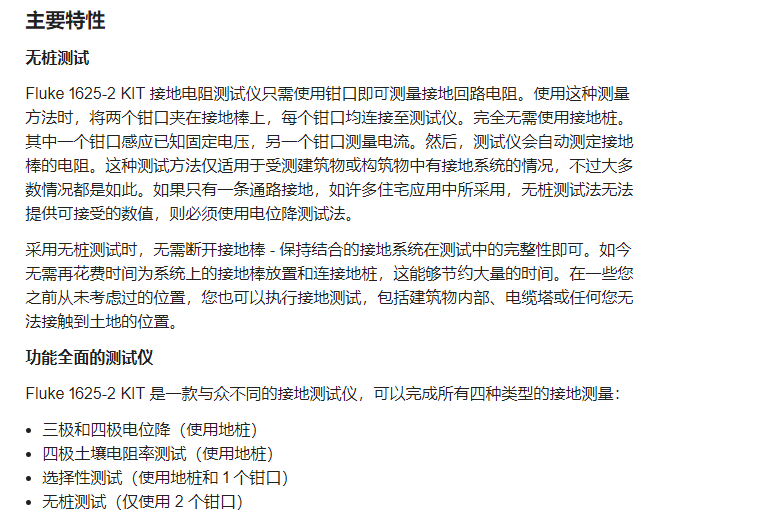

| 无桩接地回路丈量（双钳口 ，无桩） | |||||
| 开关档位 | RA 四极（双钳口 ，无桩） | ||||
| 分辨率 | 0.001 Ω 至 0.1 Ω | ||||
| 丈量量程 | 0.02 Ω 至 199.9 Ω | ||||
| 精度 | ±（读数的 7% + 3 位数） | ||||
| 操作误差 | ±（读数的 10% + 5 位数） | ||||
| 丈量电压 | Vm = 48 V 互换（低级电压） | ||||
| 丈量频率 | 128 Hz | ||||
| 噪声电流 (IEXT) | 最大IEXT = 10 A（互换）(RA < 20 Ω) | ||||
| 对地最大IEXT = 2 A（互换）(RA > 20 Ω) | |||||
|
丈量道理：使用两个电流互感器对关合环路中的电阻进行无桩丈量。 自动量程选择。 仅当依照指定的最幼距离使用推荐的电流钳进行丈量时 ，有关无桩接地回路丈量的信息才有效。 |
|||||
