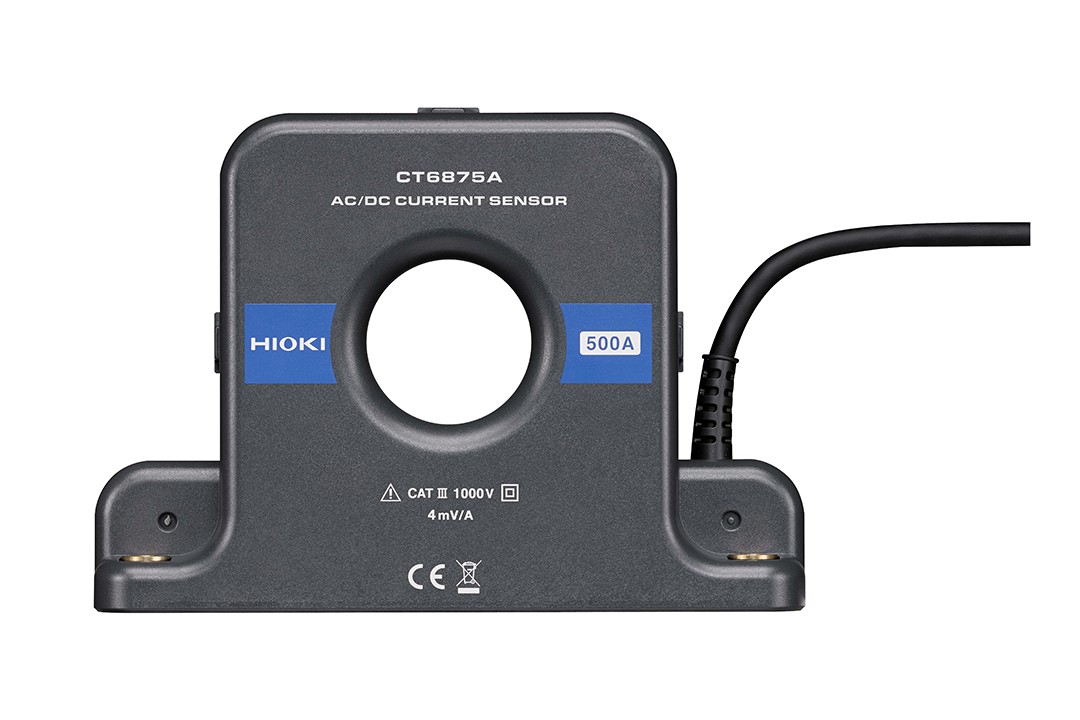

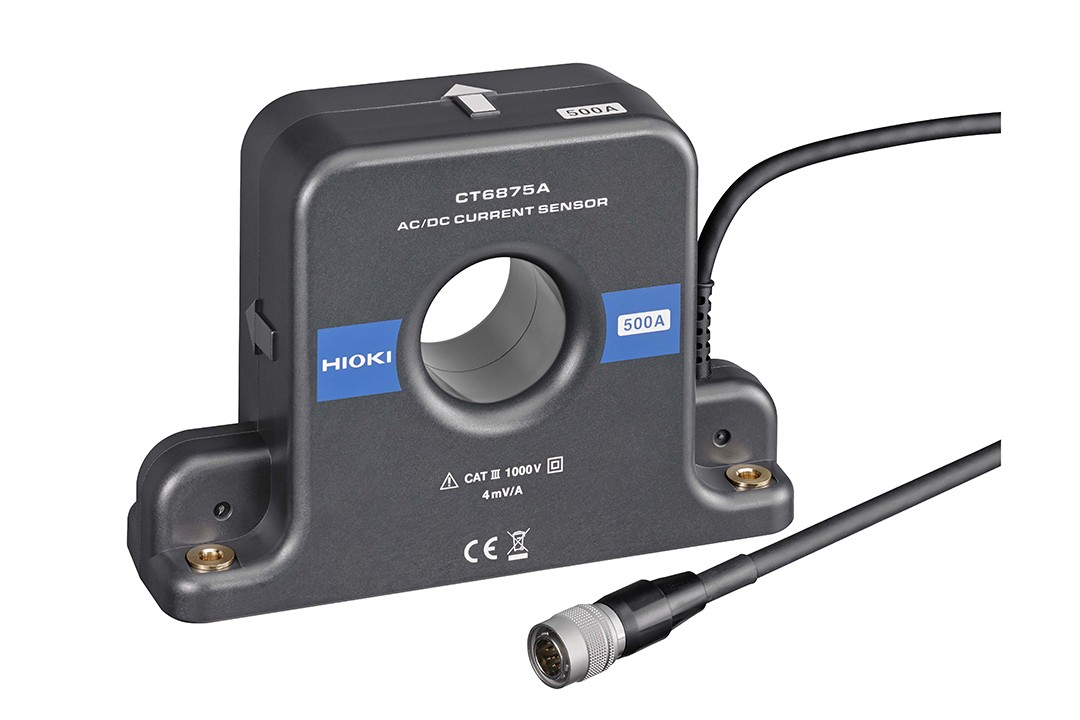

概要：
?高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°
?通过加强屏蔽，精确丈量滋扰中的电流，提高抗滋扰机能
?平展频率个性和CMRR机能实现较高精度丈量
?可在 -40°C 至 +85°C 的恶劣环境中进行高精度丈量℃
?频带DC~2 MHz: CT6875A（振幅），DC~1 MHz（相位）的优良频率个性
?可用于光伏发电、从电池充电/放电到逆变器输出端的燃料电池评估等
?使用示波器/存储纪录仪，能够进行波形监测（能和传感器单元合用）
|
额定电流 |
AC/DC 500A |
|---|---|
|
最大输入电流 |
降额领域内, 最大±1500 A peak（设计值, 40℃以下且20 ms以内） |
|
频率个性 |
振幅: DC?2 MHz (CT6875A), DC?1.5 MHz (CT6875A-1) 相位：DC?1 MHz |
|
线性 |
±5 ppm Typical |
| 偏移电压 | ±5 ppm Typical (23℃, 无输入) |
| 根基精度 |
(DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.08° |
| 输出电压率 | 4 mV/A ※测试仪的输出是通过传感器单元输出的AC + DC电压 |
| 对地最大额定电压 | AC/DC 1000V (50/60Hz, CAT III) |
|
可测导体直径 |
φ 36 mm以下 |
| 使用温湿度领域 | -40°C? +85°C, 80% rh以下 (无结露) |
| 电源 | 可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电 |
| 最大额定功率 | 7 VA以下 (500A/55Hz丈量时) |
| 体积及沉量 | 160 W × 112 H × 50 Dmm, CT6875A: 850 g, 线长 3 m, CT6875A-1: 1150 g, 线长 10 m |
| 附件 | 使用说明书 ×1, 线标 ×6, 使用当苦衷项 ×1 |
| 合用产品/单元 | CT6875 |
|---|---|
| PW8001,PW6001, PW3390 | ○ |
| 3390 | △（必要CT9901） |
| 3193系列 | △（必要CT9901） |
| 8971 | △（必要9318、CT9901） |
| U8977 | ○ |
