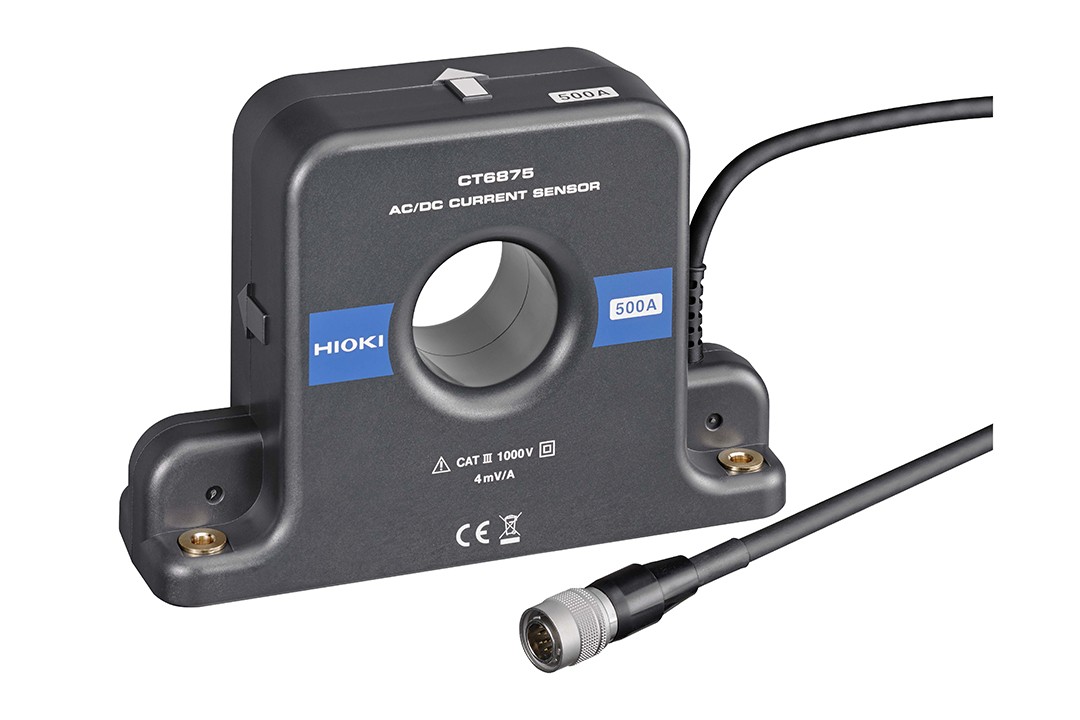

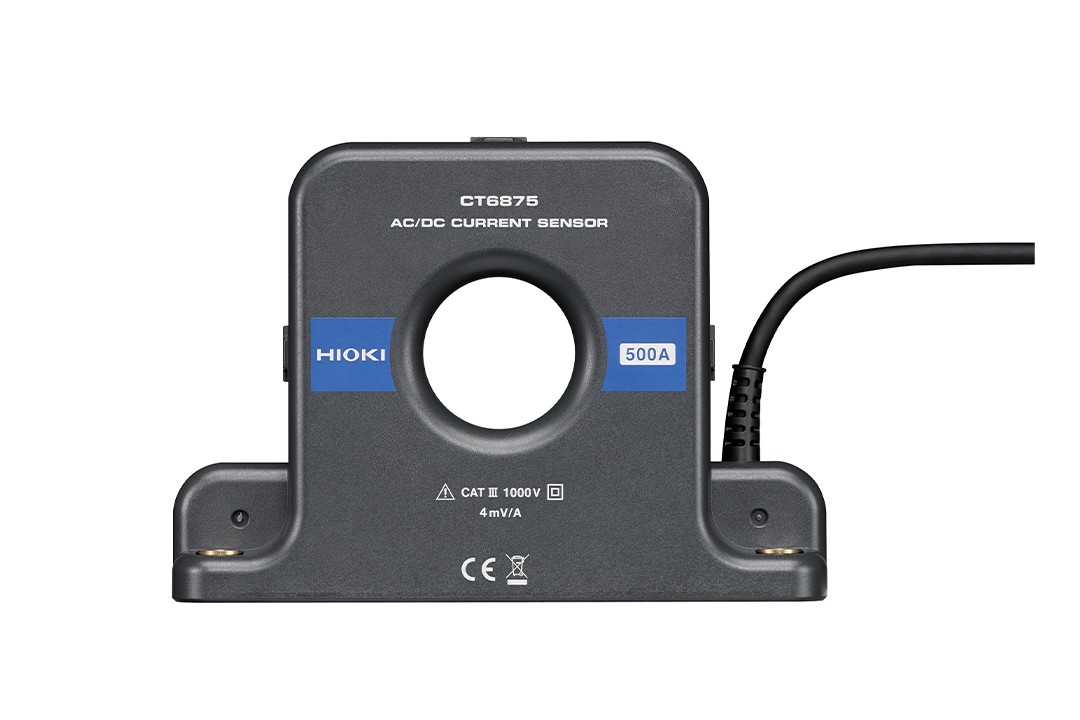

概要：
● 通过加强屏蔽，精确丈量滋扰中的电流，提高抗滋扰机能
● 平展频率个性和CMRR机能实现较高精度丈量
● 和我司以往产品相比，加强了耐环境个性，可用于-40?85℃
● 实现了比我司以往产品更好的根基精度±0.04％和相位±0.1°
● 频带DC~2 MHz（幅度），DC~1 MHz（相位）的优良频率个性
● 可用于光伏发电、从电池充电/放电到逆变器输出端的燃料电池评估等
● 使用示波器/存储纪录仪，能够进行波形监测（能和传感器单元合用）
|
额定电流 |
AC/DC 500A |
|---|---|
|
最大输入电流 |
降额领域内，最大±1500 A peak（设计值，40°C 以下且20ms以内） |
|
频率个性 |
振幅：DC?2 MHz (CT6875), DC?1.5 MHz (CT6875-01) 相位：DC?1 MHz |
|
根基精度 |
(DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.1° |
| 输出电压率 | 4 mV/ A ※测试仪的输出是通过传感器单元输出的AC + DC电压 。 |
| 对地最大额定电压 | AC/DC 1000V (50/60Hz, CAT III) |
| 可测导体直径 | φ 36 mm以下 |
| 使用温湿度领域 | -40°C? +85°C, 80% rh以下 (无凝固) |
|
电源 |
由功率分析仪PW6001, PW3390或传感器单元CT9555、CT9556、CT9557供电 |
| 最大额定功率 | 7VA |
| 体积及沉量 | 160 W × 112 H × 50 Dmm, CT6875: 800 g, 线长 3 m, CT6875-01: 1100 g, 线长 10 m |
| 附件 | 使用说明书 ×1, 标签带×6, 使用上确当苦衷项×1 |
| 合用产品/单元 | CT6875 |
|---|---|
| PW6001,PW3390 | ○ |
| 3390 | △（必要CT9901） |
| 3193系列 | △（必要CT9901） |
| 8971 | △（必要9318、CT9901） |
