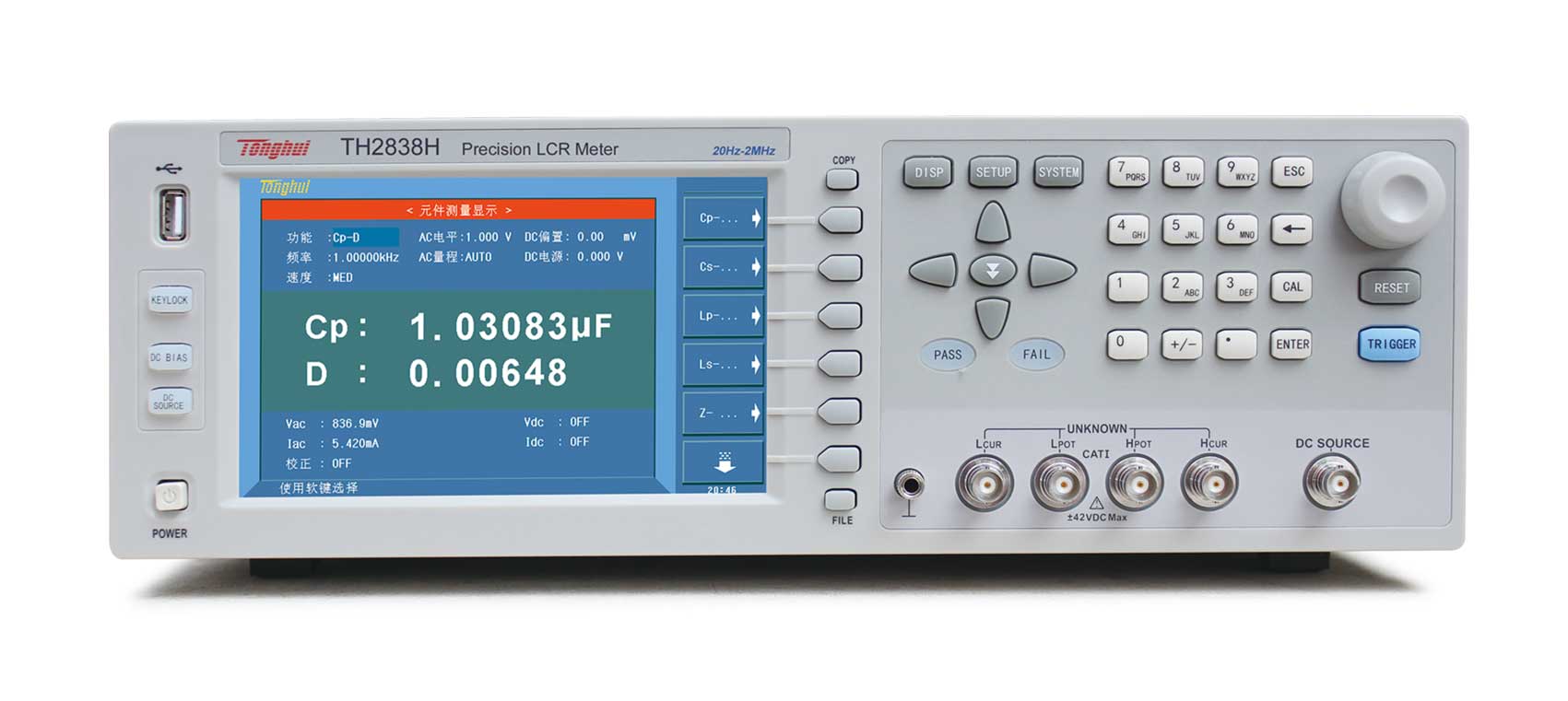

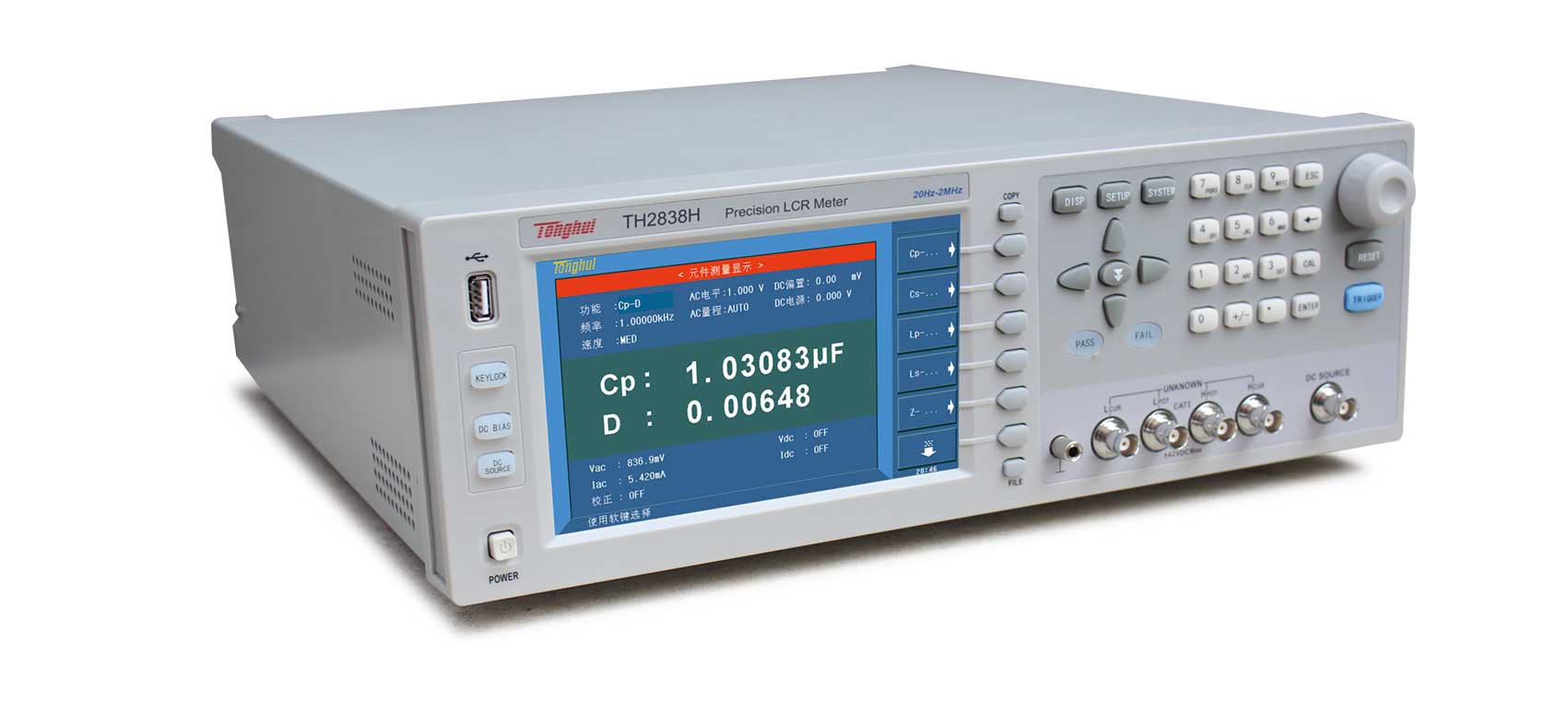

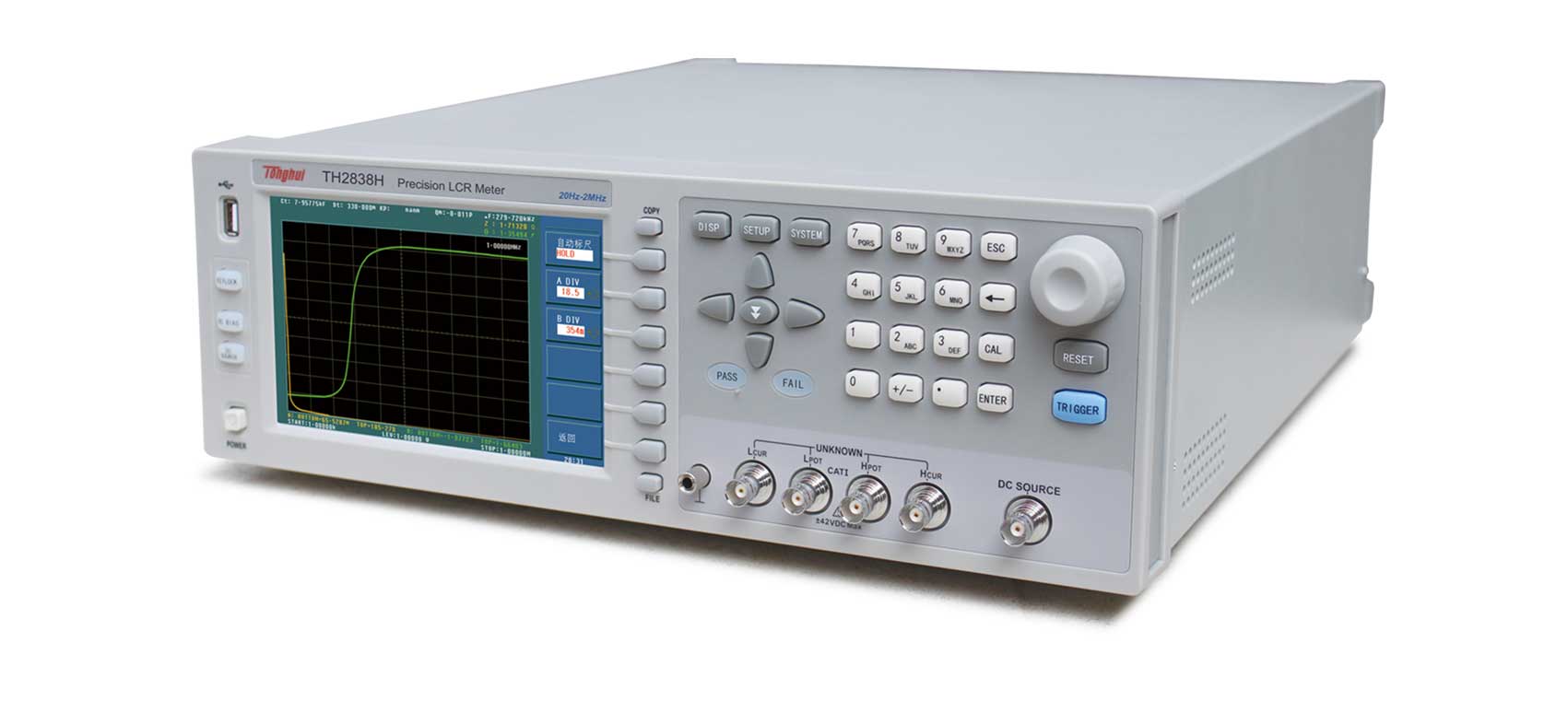

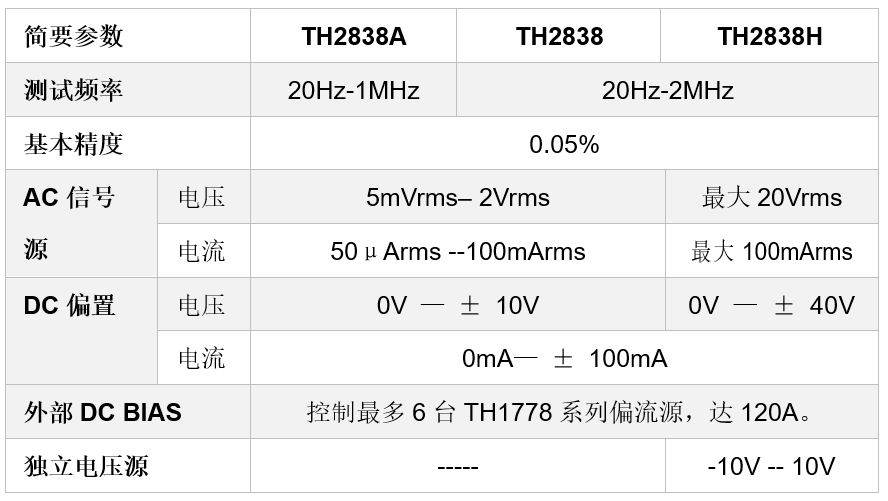

TH2838/TH2838H/TH2838A是选取当前国际先进的自动平衡电桥道理研造成功的新一代阻抗测试仪器
，其0.05%的根基精度、快达5.6ms的测试速度、20Hz-2MHz的频率领域及高达1GΩ的阻抗测试领域能够满足元件与资料的丈量要求
，出格有利于低损耗(D)电容器和高品质因数(Q)电感器的丈量。四端对的端口配置方式可有效解除测试线电磁耦合的影响
，将低阻抗测试能力的下限比通例五端配置的仪器向下扩大了十倍。

TH2838/TH2838H/TH2838A支持20V互换测试信号和40V直流偏置的高功率测试前提、加强的多参数列表扫描/多参数图形分析能力将有利于用户扩大元件全面评价的能力。

TH2838/TH2838H/TH2838A是电子元器件设计、检验、质量节造和出产测试的强有力工具。它的良好机能和职能为电路的设计和开发以及资料（电子资料和非电子资料）的钻研和开发提供了强有力的工具。

TH2838/TH2838H/TH2838A以其机能能够实现如IEC和MIL尺度的各类测试。

职能特点

A. 高精度

自动平衡电桥与通常LCR电桥相比

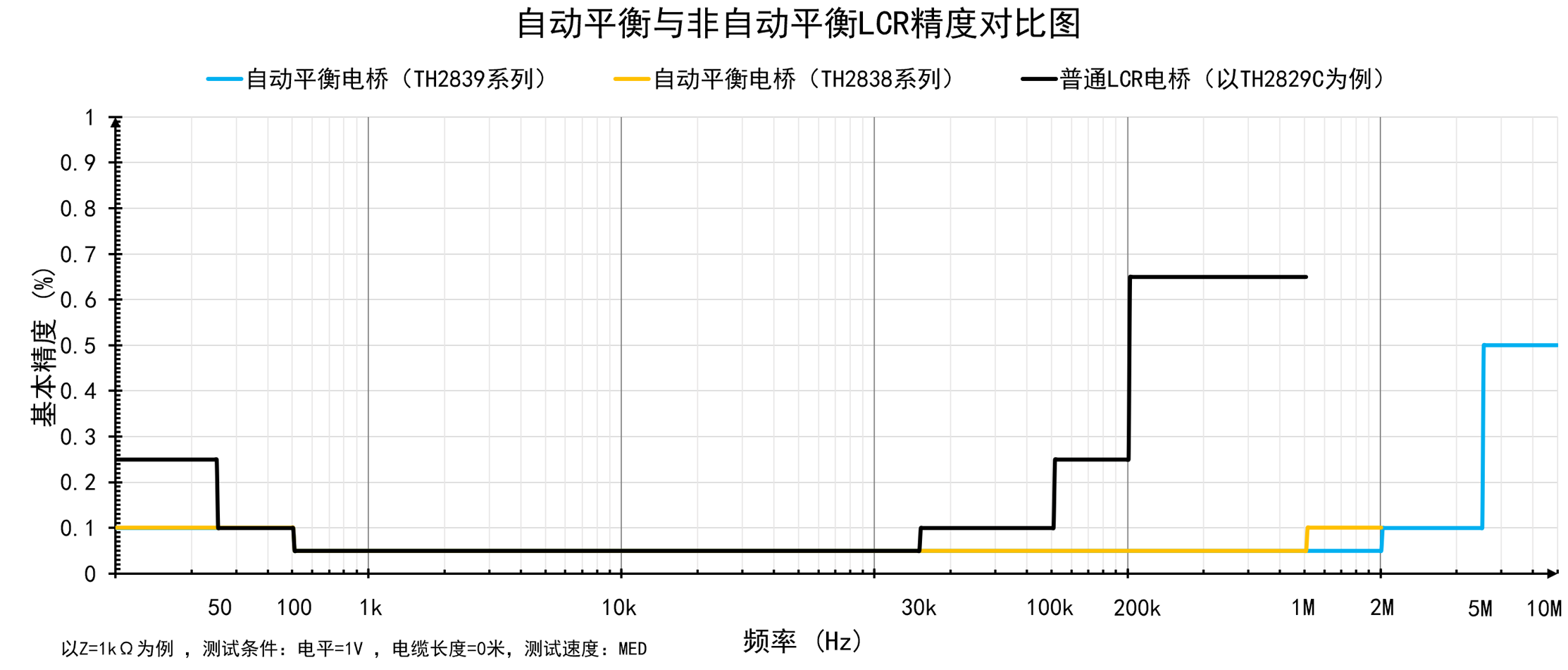

，它能在更宽的频率领域内保障更高的频率精度！下图以同惠电桥为例
，对比了自动平衡电桥与通常电桥在0-10MHz频率领域内的精度差距。目前同惠的自动平衡电桥有TH2839系劣注TH2838系列和TH2828系列。

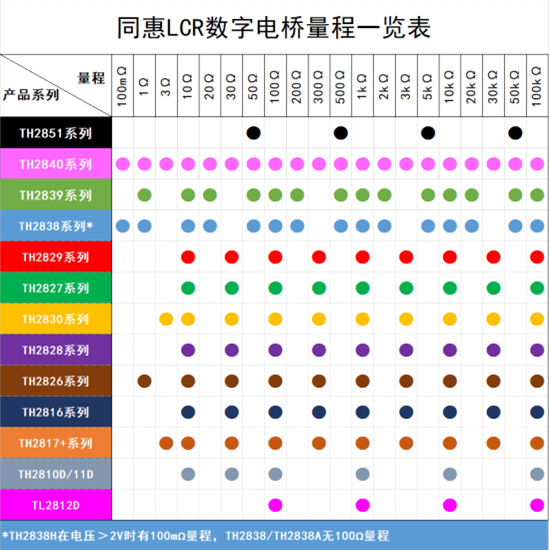

B. 高不变性和高一致性

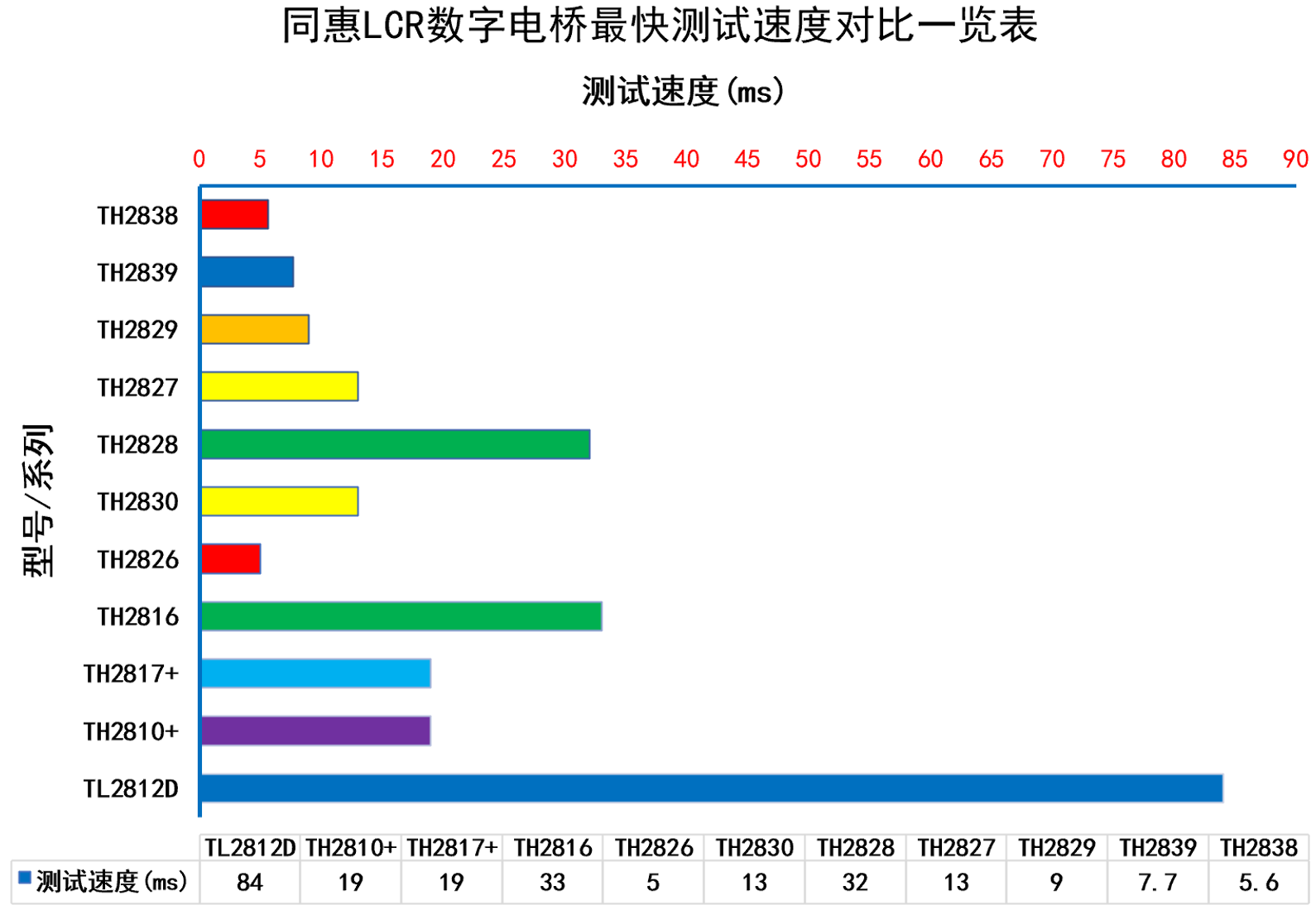

C. 高速度

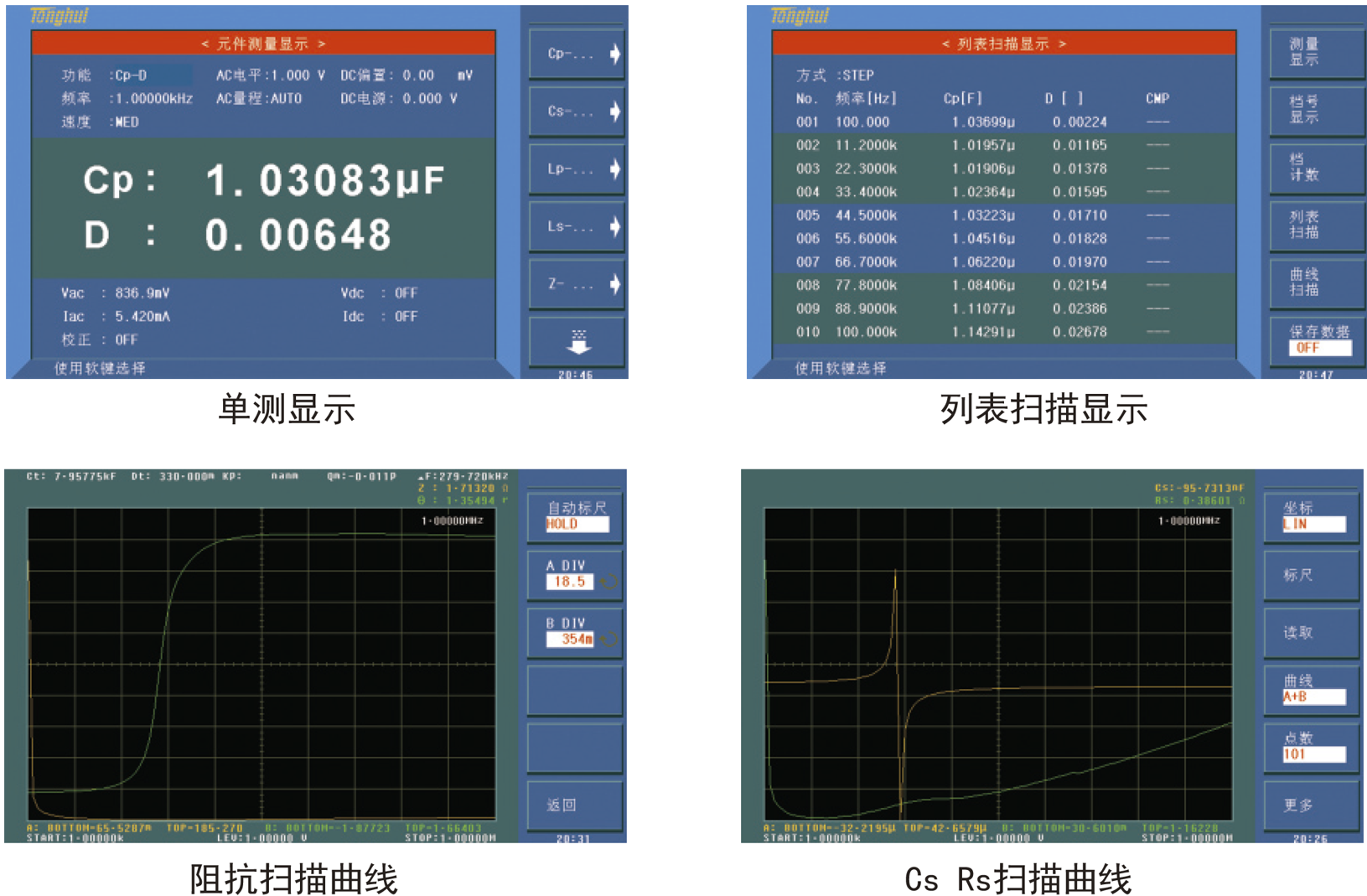

D. 职能与界面

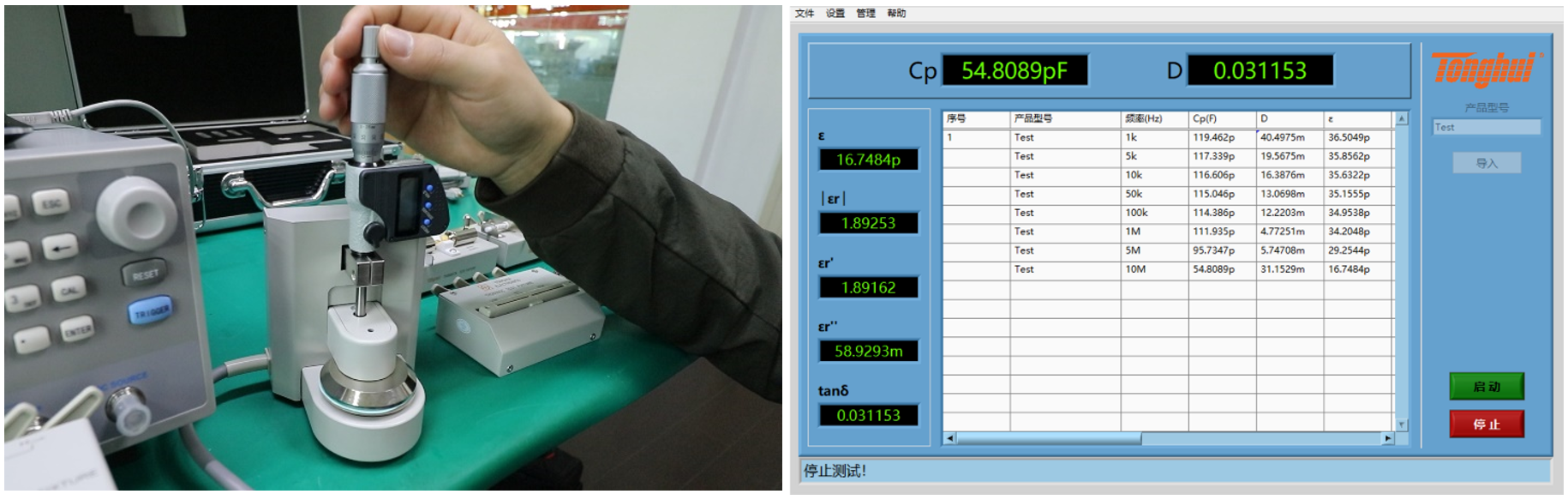

E. 资料介电常数测试

TH2838系列共同专用资料测试夹具TH26077以及上位机软件可方便、精确的丈量资料在分歧频率下的介电常数。

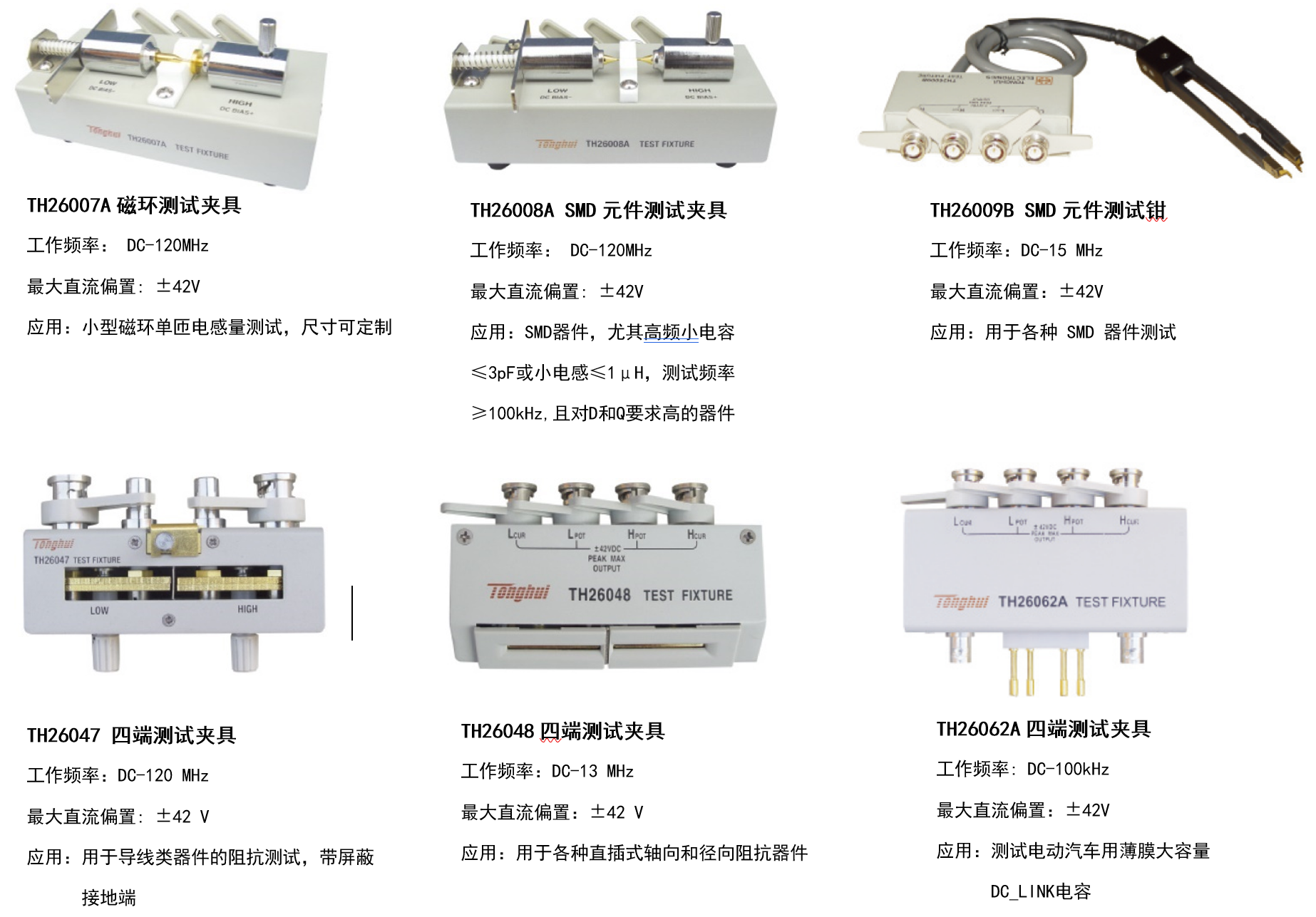

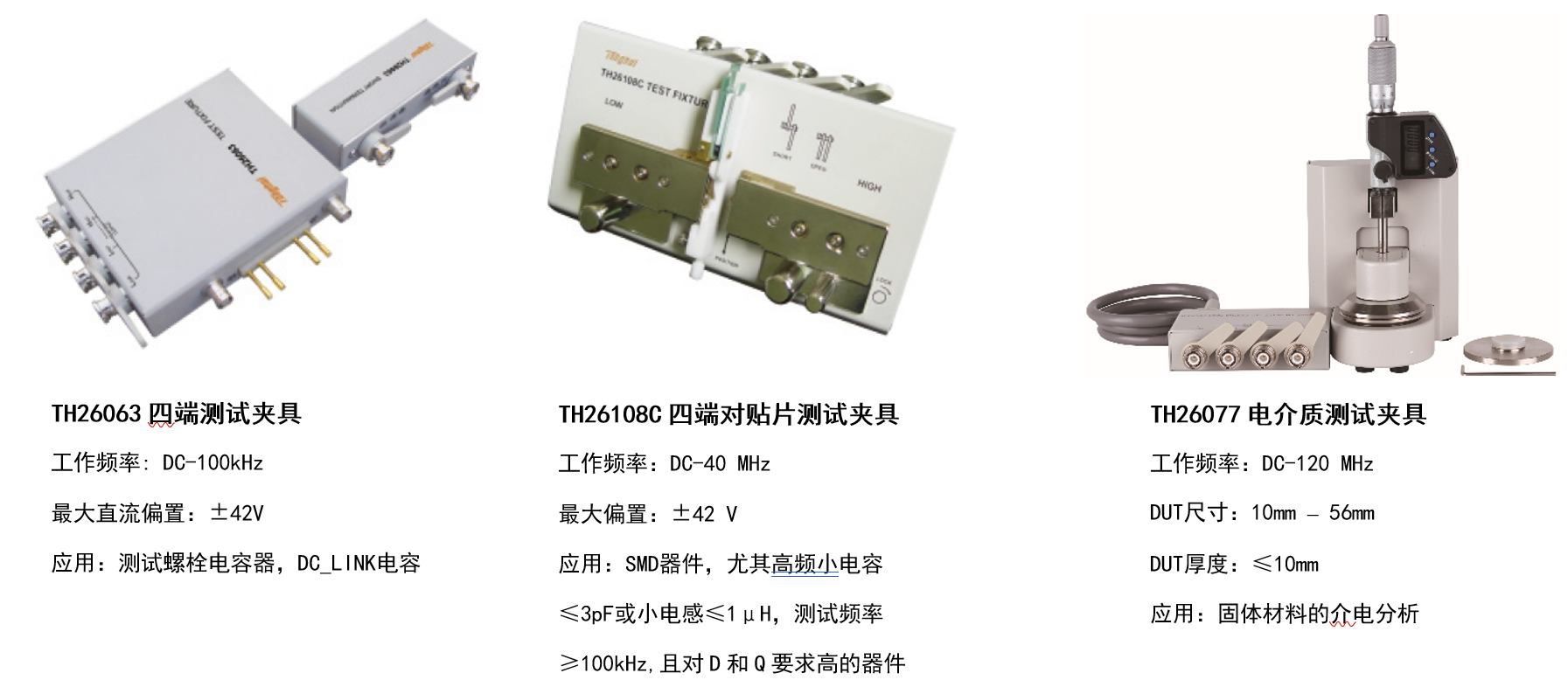

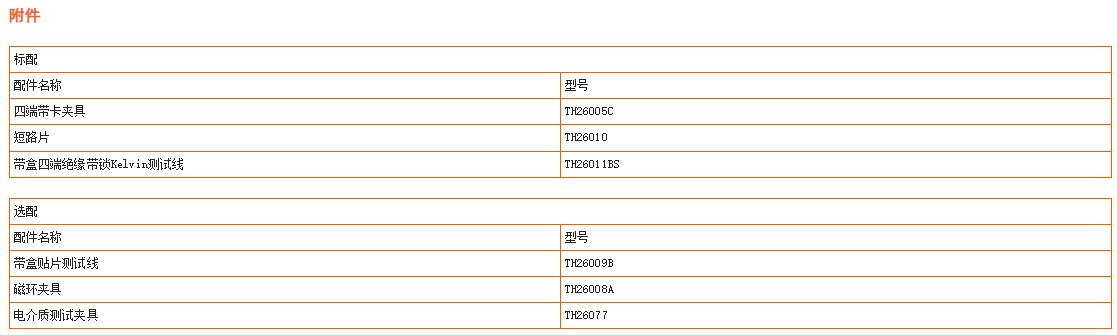

F. 选配附件

G. 上位机软件

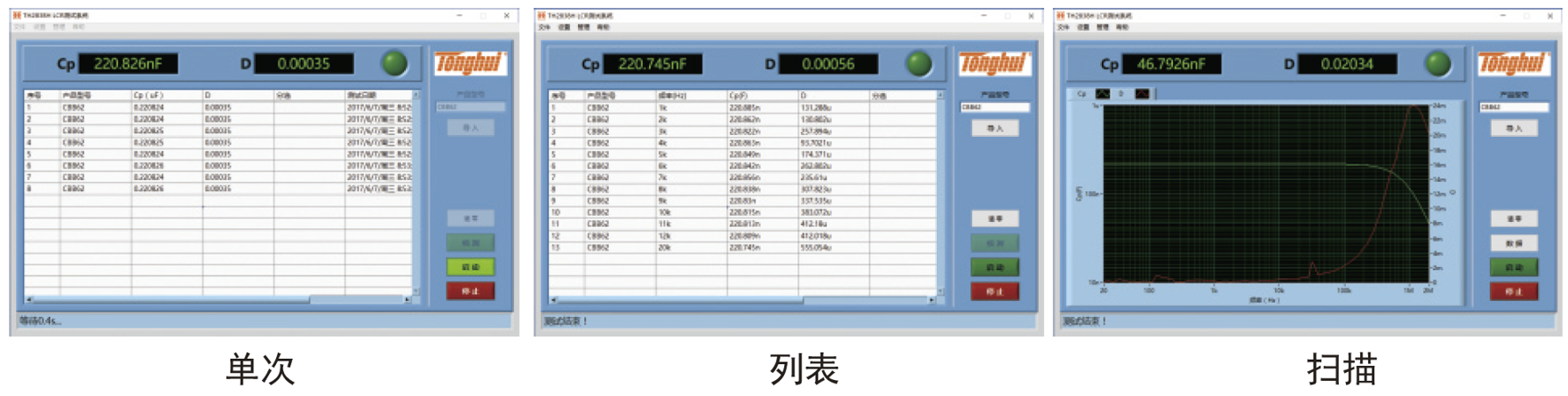

   a) 通用上位机软件

     测试方式：

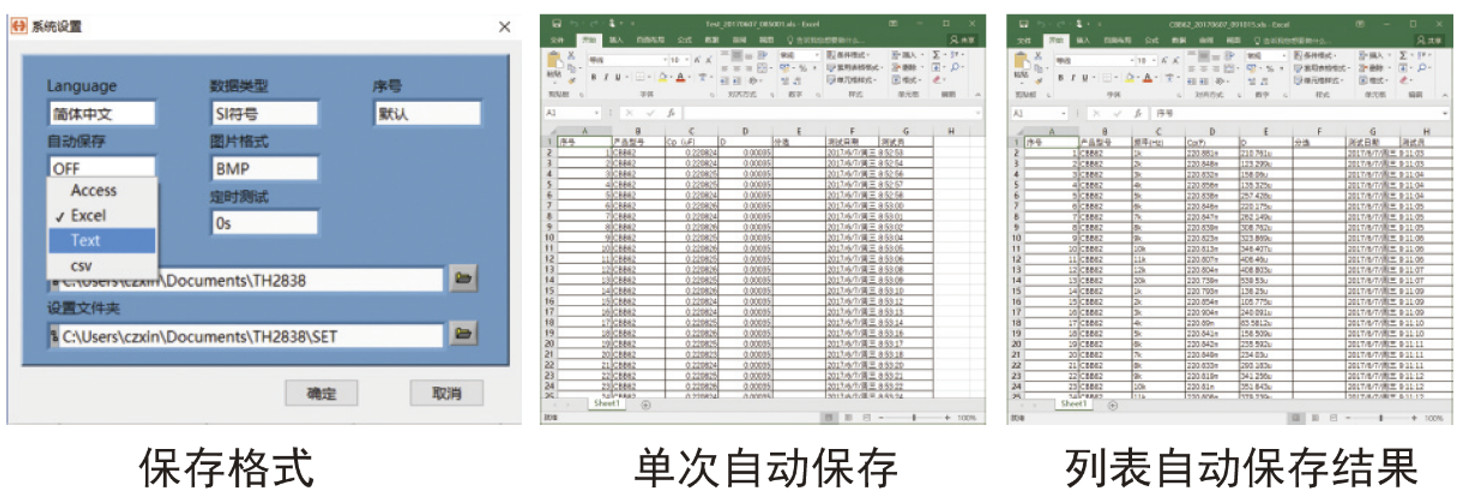

            文件保留：

硬件衔接方式：RS232C、USB、GPIB、LAN

数据图像保留体式：TXT、XLS、MDB、CSV、BMP、JPG、PNG

其它职能：自动纪录、设置文件保留、用户治理等

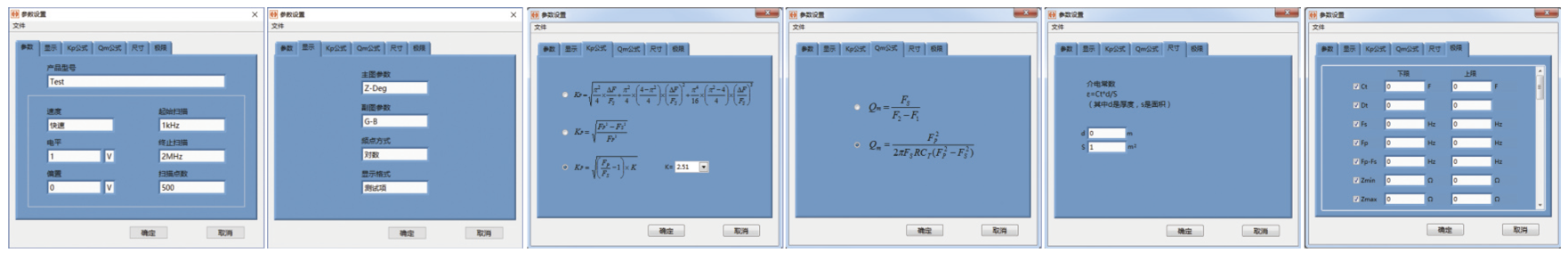

   b) 压电陶瓷上位机软件

     分析设置：

分析了局：

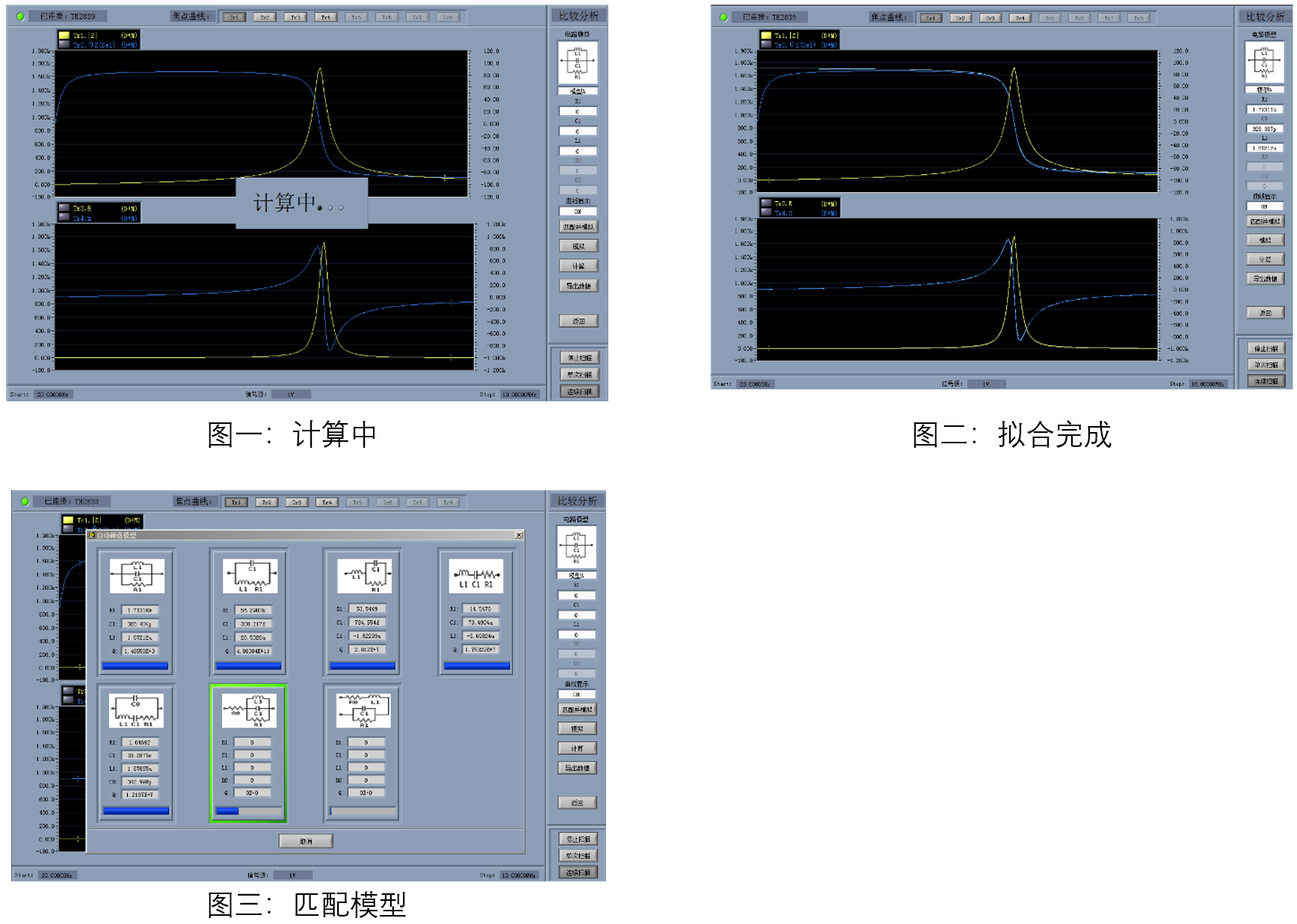

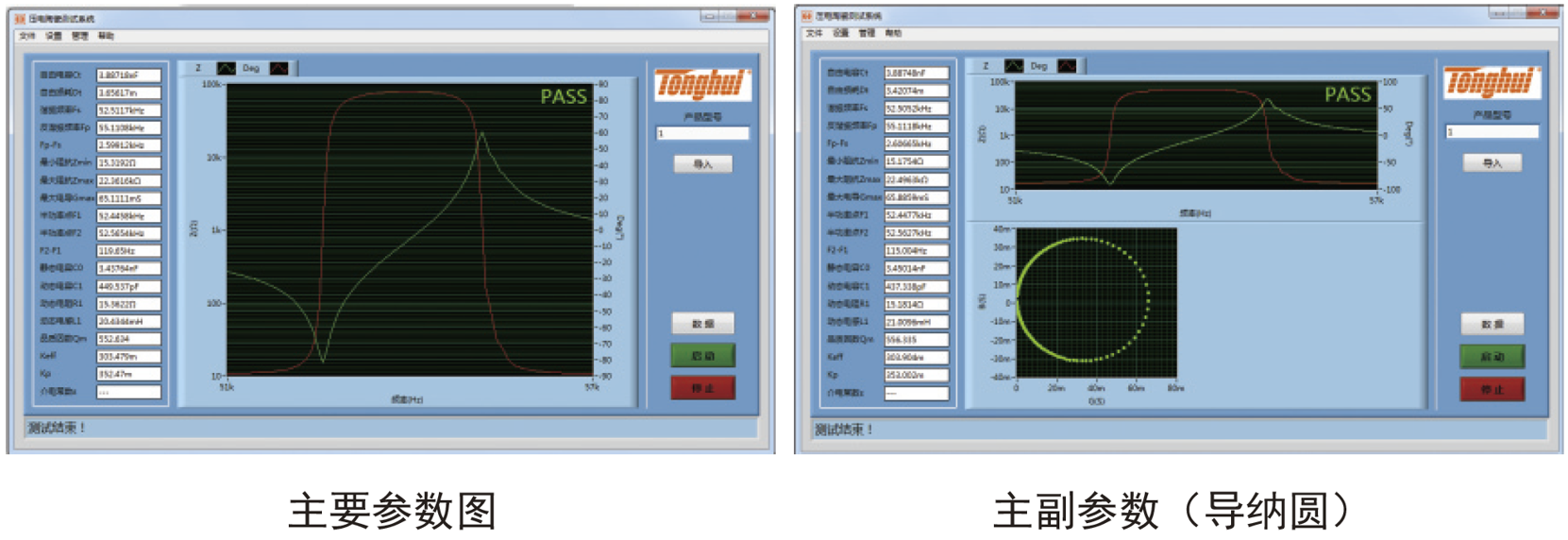

   c) 阻抗分析软件（等效电路分析软件）

现实生涯中分歧类型的器件能够被等效成单一的3-4个器件组成的电路模型。阻抗分析仪上位机提供了7种根基的电路模型用于等效这些器件。本软件还提供了自动匹配职能
，即若是被测件为黑盒时
，本软件自动匹配与之切合的模型并进行参数的推算。您能够通过仿真的等效电路参数值的阻抗拟合曲线与现实丈量的阻抗曲线进行对比
，还能够通过您输入的参数依照您选择的模型进行拟合。此职能等效的电路模型能够直接输出成TXT文档方便用户保留使用。

■ 无源元件:

    电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和机能分析

■ 半导体元件:

    LED驱动集成电路寄生参数测试分析

；变容二极管的C-VDC个性;晶体管或集成电路的寄生参数分析

■ 其它元件:

    印造电路板、继电器、开关、电缆、电池等的阻抗评估

■ 介质资料:

    塑料、陶瓷和其它资料的介电常数和损耗角评估

■ 磁性资料:

    铁氧体、非晶体和其它磁性资料的导磁率和损耗角评估

■ 半导体资料:

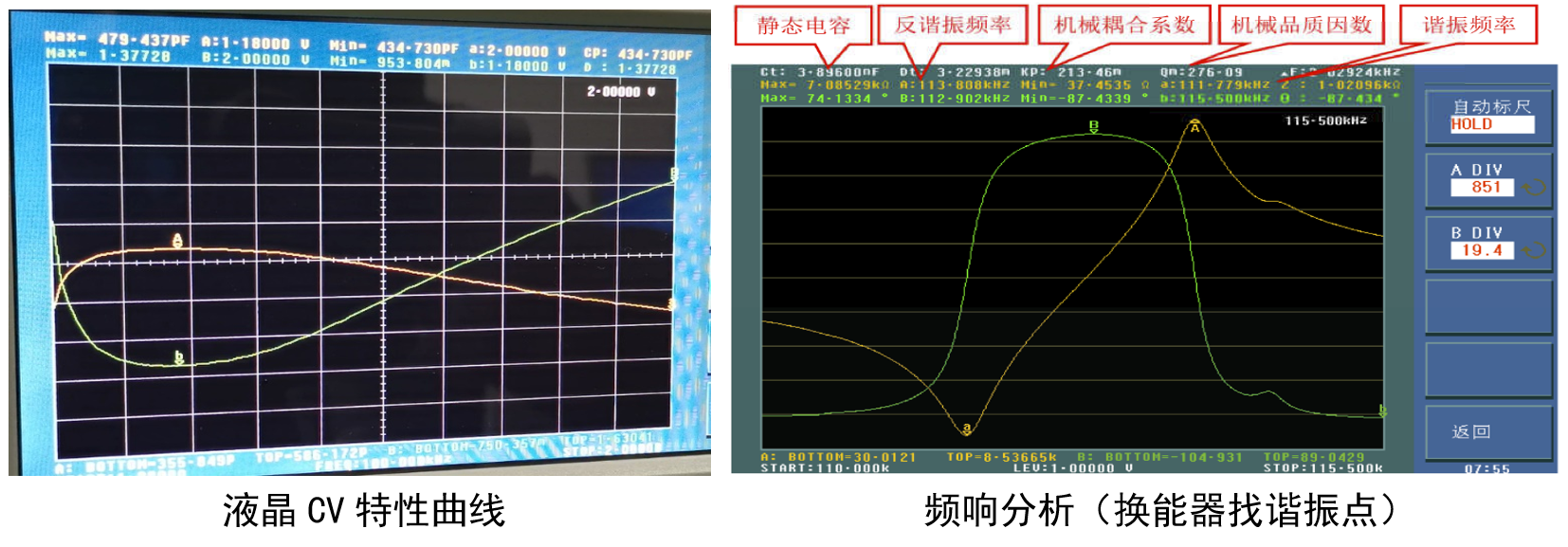

    半导体资料的介电常数、导电率和C-V个性液晶资料：液晶单元的介电常数、弹性常数等C-V个性

        电容测试               电阻测试               电感测试
