简要介绍

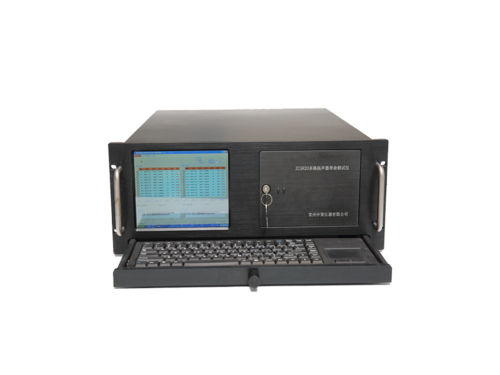

ZC5820多路扬声器寿命测试仪作为原ZC1681系列的升级款
，将原先的MCU节造改为了工控机
，为实现即时通讯
，远程操控等智能化操作提供了基础。这是一款多通路、多职能功率试验设备。用户能够将测试信号存入电脑
，经由专业声卡播放
，其不变性大大提升；保障功率放大后的信号各参数与原信号能维持一致。每一路输出都有单独的丈量系统
，能实现丈量每一路的现实电压
，电流
，直流电阻
，温升
，产品状态等数据。本产品的大亮点在于数据的存储与处置
，以及可视化图形界面
，更方便直观的显示当前的状态
，保留各项数据齐全
，便于试验后对产品的分析。

利用领域

手机扬声器、受话器、MP3、平板电脑、手提电脑扬声器、幼功率电视扬声器等。

机能特点

• 信号源：内置正弦波产生器和扫频节造器
  ，可存入各类体式的音频文件
• 两组电压可肆意设置20路同时监测
  ，自动纪录并显示电压/电流/DCR/温升/试验功夫和状态
• 测试电压自动校对
  ，精度可达≤1%
  ，显示0.001V
• 面板8寸液晶
  ，显示内容更丰硕
  ，字体更大
  ，方便观察
• 接口：前面板信号数据输入接口（USB）

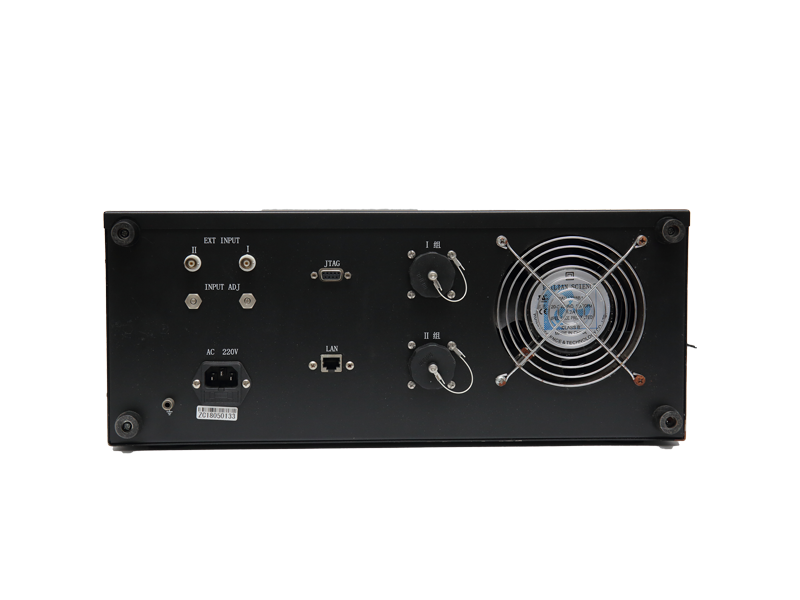

  ，后面板USB、LAN网络口
• 温升丈量领域：0~200℃
  ，丈量精度≤5%±1℃

• 支持多种工作模式：陆续、间隙、调试。其中幼间歇支持0.5s
  ，并仍能精准丈量电压


• 技术指标

• 型号	ZC5820
  大可接入路数	20 路 ，分两组 ，通路 1~10 为一组 ，通路 11~20 为另一组 ，各组试验参数（蕴含信号类型）可独立设置。每通路电压可自动校对。
  老化试验功夫	0000：00：00~9999：59：59 ，大为9999h ，可肆意设定
  监测方式	20 路同时监控 ，自动纪录并显示
  状态判断	开路 ，短路或阻抗过低 ，过压 ，过流
  故障忠告	屏幕上显示有故障通路地位
  人机界面	工控机节造 ，键鼠输入
  正弦波信号产生器	内置正弦波产生器
  测试频率领域	20Hz ～ 20kHz
  频率正确度	±0.05%
  频率不变性	优于60ppm
  总谐波失真（THD）	≤0.5% @ 1w, 1k正弦
  可选择扫频职能	线性﹑对数
  音频信号源播放体式	MP3、WMA、WAV等（通过播放器也可flac等体式）
  功率放大器
  每路大输出功率	12W
  大总输出功率	300 W
  频率响应	20Hz~20,000Hz（±0.25dB）
  负载阻抗	4Ω~120Ω
  大测试电流	≤1.500A
  输出电压可调节领域	0.2V~12V（调节精度为0.001V）
  仪器接口	USB和网络接口
  新增职能
  电压自动校对	精度≤2%
  真有效值丈量电压	精度≤2%
  温升丈量	领域0~200°C ，精度≤5%±1°C
  音圈DCR电阻丈量	精度≤0.5%（1Ω~40Ω）
  F0测试领域	------
  高品质音源输出	声卡播放音源
  实时参数存储	实时电压 ，电流 ，阻值 ，温度（txt体式快1s保留一次整组数据 ，excel体式快6s保留一次整组数据）
  预留职能
  滤波器	20Hz~20kHz可调带通滤波
  表观尺寸	450mm*190mm*570mm
  净沉	20kg
