电能质量批示器可显示设备或电源线是否存在问题

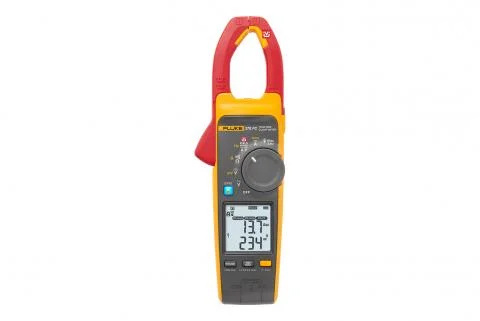

378 FC 钳表拥有怪异的 PQ 职能，可自动检测电能质量问题。进行 FieldSense 丈量时，378 FC 将检测并显示与电流、电压、功率因数或这三者的肆意组合有关的电能质量问题Ｄ芄患本缛范ㄊ巧嫌喂└宋侍，还是下游设备问题。

轻松急剧实现三相丈量

• 只需 3 个单一的步骤即可实现三相电压和电流测试
• 推算全套的相对地和相对相值
• 显示在智能手机上，并通过 Fluke Connect 软件保留至云端
• 推算出相序并显示在 Fluke Connect 软件上
• 无需手写笔记或复杂推算。

使用 iFlex? 探头丈量极高电流

通过随附的 iFlex 柔性电流探头，您可能丈量高达 2500 A 的互换电流。使用 iFlex 探头可轻松丈量拥挤的配线柜和大型导体。

使用随附工具轻松查看和使用

使用 378 FC 钳表，使工作更轻松。检测到不变的 FieldSense 丈量值时，显示器变为绿色。Visual Continuity 还提供亮绿色屏幕，以便检测嘈杂工作区域中的电流陆续性。

使用 FlukeConnect? 软件纪录、分析和共享了局

使用 Fluke Connect 软件，您能够对丈量了局进行远程纪录、趋向分析和监控，以查明间歇故障。通过 Fluke Connect，还可能网络数据作为预防性守护打算的基础。

产品规格: Fluke 378FC谐波与能效筛查钳表

通用技术指标
任何端子和接地间的最高电压		1000 V
电池	类型	2 AA IEC LR6 碱性
	寿命	200 幼时
显示屏		双读数
自动关机		20 分钟

电气
互换电流：通过钳口
量程	999.9 A
分辨率	0.1 A
精度	2 % ± 5 位（45 Hz 至 66 Hz）
波峰因数 (50/60 Hz)	500 A 下为 3 600 A 下为 2.5 1000 A 下为 1.42 增长 2 %（C.F.）>2
互换电流：通过柔性电流探头
量程	2500 A
分辨率	1 A (≤2500 A) 0.1 A (≤999.9 A)
精度	3 % ± 5 位（5 Hz 至 500 Hz）
波峰因数 (50/60Hz)	1100 A 时为 3.0， 1400 A 时为 2.5 ，2500 A 时为 1.42， 增长 2 % (C.F.>2
地位活络度
	最佳距离	i2500-10 Flex	i2500-18 Flex	谬误
	A	0.5 in (12.7 mm)	1.4 in (35.6 mm)	± 0.5%
	B	0.8 in (20.3 mm)	2.0 in (50.8 mm)	± 1.0%
	C	1.4 in (35.6 mm)	2.5 in (63.5 mm)	± 2.0 %
丈量不确定度假定中心的重要导线处于最佳地位、无表部电场或磁场且处于工作温度领域内。
直流电流
量程	999.9 A
分辨率	0.1 A
精度	2 % ±5 位1
[1]使用 ZERO 职能赔偿误差时
互换电压：Field Sense
量程	1000 V
分辨率	1 V (≤1000V)
精度	≤4/0 AWG	3 % ± 5 位（45 Hz 至 66 Hz）
	≥4/0 AWG	5 % ± 5 位（45 Hz 至 66 Hz）

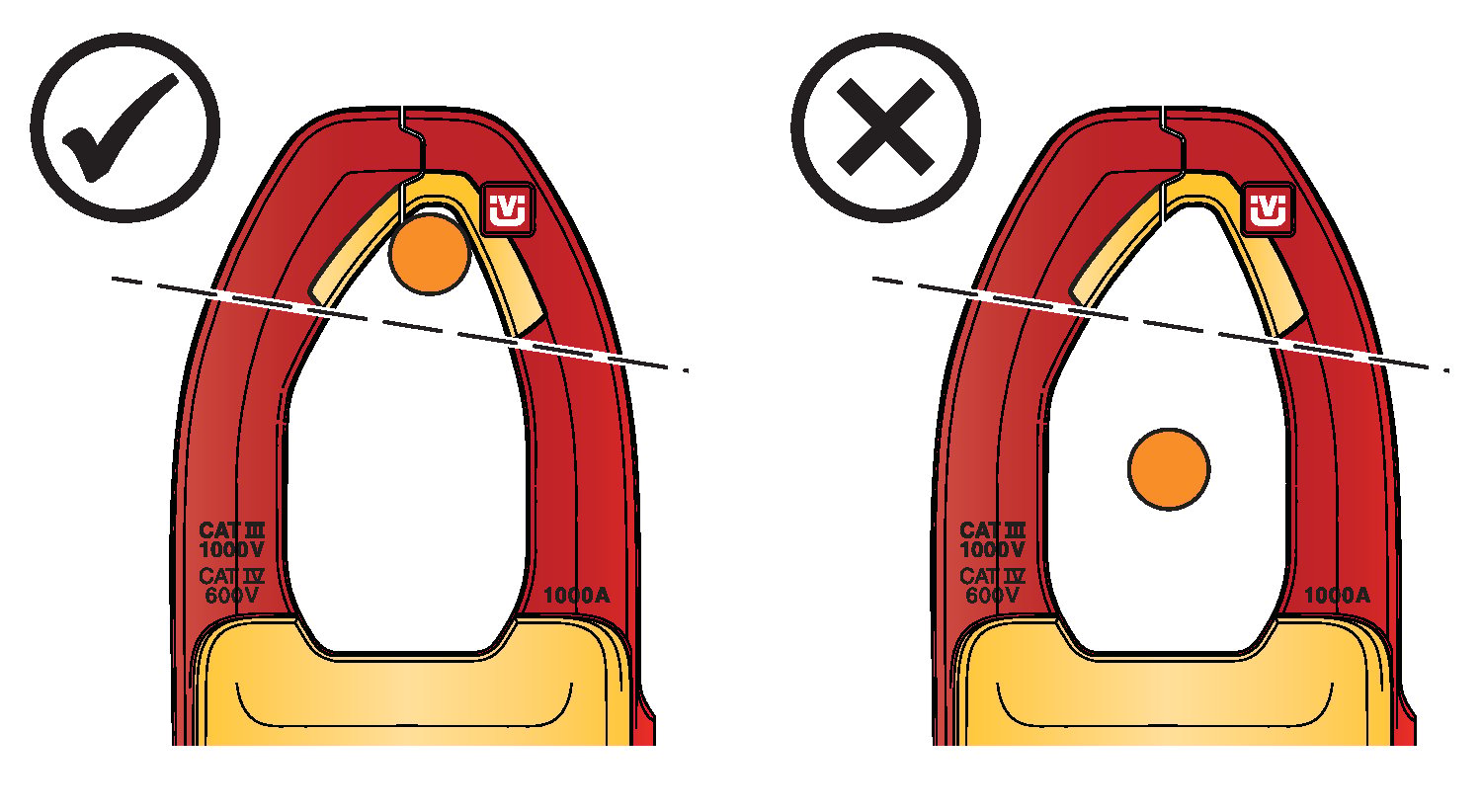

将电线尽可能置于靠近钳口开口的地位（见图）。
互换电压：通过测试导线
量程	600.0 V 1000 V
分辨率	0.1 V (≤600.0 V) 1 V (≤1000 V)
精度	1 % ± 5 位（20 Hz 至 500 Hz）
直流电压
量程	600.0 V 1000 V
分辨率	0.1 V (≤600.0 V) 1 V (≤1000 V)
精度	1 % ± 5 位
直流毫伏
量程	500.0 mV
分辨率	0.1 mV
精度	1 % ± 5 位
安培频率：通过钳口
量程	45 Hz 至 66 Hz
分辨率	0.1 Hz
精度	0.5 % ± 5 位
触发电平	5 Hz 至 10 Hz，≥10 A 10 Hz 至 100 Hz，≥ 5 A 100 Hz 至 500 Hz，≥ 10 A
安培频率：通过柔性电流探头
量程	5.0 Hz 至 500.0 Hz
分辨率	0.1 Hz
精度	0.5 % ± 5 位
触发电平	5 Hz 至 20 Hz 时，≥25 A 20 Hz 至 100 Hz 时，≥20 A 100 Hz 至 500 Hz 时，≥25 A
电阻
量程	60.00 k? 6000 ? 600.0 ?
分辨率	0.1 ? (≤600.0 ?) 1 ? (≤6000 ?) 10 ? (≤60.00 k?)
精度	1 % ± 5 位
电容
量程	1000 μF
分辨率	0.1 μF (≤100.0 μF) 1 μF (≤1000 μF)
精度	1 % ± 4 位
机械指标
尺寸（长 x 宽 x 高）	274 mm x 86 mm x 47 mm
沉量（带电池）	463 g
钳口开度	34 mm
柔性电流探头直径	7.5 mm
柔性电流探头电缆长度（顶端至电子衔接器）	1.8 m
罗氏线圈长度	450 mm
环境要求
工作温度	-10 °C 至 50 °C
存放温度	-40 °C 至 60 °C
工作湿度（无冷凝）	无冷凝 (<10 °C) 相对湿度 ≤90 %（10 °C 至 30 °C） 相对湿度 ≤75 %（30 °C 至 40 °C） 相对湿度 ≤45 %（40 °C 至 50 °C）
温度系数	高于 28 °C 或低于 18 °C 时，每摄氏度增长指定精度的 0.1 倍
防护等级	IEC 60529：IP30（钳口关合）
工作海拔	2,000 m
存放海拔	12 000 m
电磁兼容性 (EMC)
	国际尺度	IEC 61326-1：便携式电磁环境 IEC 61326-2-2，CISPR 11：第 1 组 B 类
	第 1 组：设备会有意产生和/或使用导电耦合射频能量，这是设备自身内部运行的必要前提。
	B 类：此类设备合用于家用的设施以及直连低压供电网络的设施中。 将设备衔接到测试对象后，可能会出现超过 CISPR 11 划定水平的排放量。
	韩国 (KCC)	A 类设备（工业广播和通讯设备）
	A 类：此类设备切合工业电磁波设备的要求，销售商或用户该把稳这一点。本设备旨在用于贸易环境中，而非家庭环境。
美国 (FCC)	47 CFR 15 B 子部门。依照第 15.103 条划定，本产品被视为豁免设备。
安全性
通常信息	IEC 61010-1：传染等级 2
丈量	IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V
用于漏电流丈量的电流钳表	IEC 61557-13：2 类，≤30 A/m
无线电
无线电认证	FCC ID：T68-FBLE IC:6627A-FBLE
频率领域	2,405 MHz 至 2,480 MHz
输出功率	<100 mW
