Current location： Home Product 品牌 HIOKI
  • 存储纪录仪MR8740，MR8741
  • 存储纪录仪MR8740，MR8741

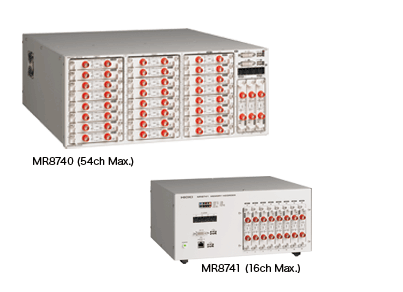

存储纪录仪MR8740，MR8741
Model：
Brand：
Price：￥
Describe：
marked                                                                                                                                                                高速·绝缘&多通路的测试系统用纪录仪（机架组装型）    ● 24bit高分辨率的数字电压表单元MR8990新上市！不必要扫描仪即可实现高速高精度丈量。● 合用于多通路的
Consultation hotline:
0755-82895217
  • Summary
  • Model selection
  • Attachment
  • Download

CE
marked 		USB2.0 3year

高速·绝缘&多通路的测试系统用纪录仪（机架组装型）

● 24bit高分辨率的数字电压表单元MR8990新上市！不必要扫描仪即可实现高速高精度丈量。
● 合用于多通路的测试（MR8740：54ch，MR8741：16ch）
● 绝缘输入（各输入通路间、表壳间绝缘：对地大额定电压AC、DC300V）
● 高速采样（大20MS/s，54ch型大32ch同时采样）
● 适合组装在机架中（高4U·180mm以内，无显示屏，长方形）
● 通过LAN通讯进行远程丈量（数据传输至内存，在远离丈量处的处所进行推算机操作）


根基参数

型号 MR8740 MR8741
通路数 [  ？镮：仿照单元16个]仿照32ch+逻辑尺度8ch~
[  ？镮：仿照单元13个+逻辑单元3个]仿照26ch+逻辑56ch（逻辑尺度8ch+逻辑单元48ch）
[  ？镮I：仿照单元11个]仿照22ch+逻辑尺度8ch~ [  ？镮I：仿照单元8个+逻辑单元3个]仿照16ch+逻辑56ch（逻辑尺度8ch+逻辑单元48ch）
※   ？镮和  ？镮I的2个  ？樽槌
※   ？镮和  ？镮I通过同步触发同时起头（内部设置） 		[仿照单元8个]仿照16ch+逻辑尺度16ch~
[仿照单元5个+逻辑单元3个]仿照10ch+逻辑64ch（逻辑尺度16ch+逻辑单元48ch）
※仿照单元的通路间和主机间绝缘，所有逻辑单元的通路和尺度逻辑端口的通路和主机共地
丈量量程
(20div满量程) 		5mV~20V/div，12档量程，分辨率：量程的1/100 (使用8966时) 5mV~50V/div，5档量程，分辨率：量程的1/50000 (使用MR8990时)
最大输入电压 DC 400V（使用8966时，输入端口间的安全电压）
对地最大额定电压 AC，DC300V（输入和主机间绝缘，输入通路~表壳间，各输入通路间的上限电压）
频率个性 使用8966时：DC~5MHz (-3dB)
功夫轴 (存储时) 5μs~5min/div，26档量程，功夫轴分辨率100点/div，功夫轴放大：×2~×10的3段，缩。1/2~1/20,000的13段
丈量职能 存储（高速纪录），FFT
存储容量 16MW/ch（固定），共864MW 16MW/ch（固定），共256MW
表部存储 U盘（USB2.0）
显示部门 无（数字DVI端口，各  ？1个，800× 600点） 无（数字DVI端口1个，800× 600点）
表部接口 [LAN] 100BASE-TX(DHCP，合用DNS，FTP服务器，HTTP服务器) [USB]USB2.0系列A插座×2（鼠标操作）
电源 AC100~240 V, 50/60 Hz (250 VA max.) AC100~240 V, 50/60 Hz (120 VA max.)
体积及沉量 426W × 177H × 505D mm, 10.8 kg (仅主机) 350W × 160H × 320D mm, 5.4 kg (仅主机)
附件 使用说明书×1，利用光盘（波形查看Wv/通讯指令表）×1，电源线×1

各类输入单元

※不标配输入线，请另表采办。※在MR8740中最多可使用4个电流单元8971，MR8741不能使用。使用9709时，最多能够使用7个电流探头。

Omr8990

数字电压计单元 MR8990

2ch，DC电压高精度，最高分辨率0.1μV，最高采样速度500次/秒



O8966

仿照单元 8966

仿照单元 8966 2ch，电压输入，DC 5MHz 宽频带

具体内容 >>

O8973

逻辑单元 8973

4端口，16 ch

具体内容 >>

O8967

温度单元 8967

2ch，热电偶的温度输入

具体内容 >>

O8970

频率单元 8970

2 ch, 用于频率, 脉冲丈量, 用于 8847 Ver 2.00 或以上版本

具体内容 >>

应变单元U8969

2ch，应变丈量用转换线 L9769 (合用于应变单元U8969)

具体内容 >>

O8968

高分辨率单元 8968

用于瞬间波形的高分辨率丈量，2ch，电压输入，DC～100kHz

具体内容 >>

O8972

DC/RMS单元 8972

2ch，DC 400kHz，或者 RMS 整流 DC/30 ~ 100kHz

具体内容 >>

O8971

电流单元 8971

2 ch, 使用电流传感器可用来丈量电流, 用于 8847 Ver 2.00 或以上版本

具体内容 >>

Ou8974

高压单元 U8974

2ch，电压输入，DC1000V, AC700V max.

具体内容 >>

各类输出单元

※不标配输出线，请另表采办。

Ou8793

肆意波形产生单元 U8793

2ch，FG职能10mHz～100kHz；肆意波形职能D/A更新2MHz；输出-10V～15V

具体内容 >>

Omr8790

波形产生单元 MR8790

4ch；DC输出±10V，正弦波输出10mHz?20kHz

具体内容 >>

Omr8791

脉冲产生单元 MR8791

8ch；脉冲输出0.1Hz?20kHz；图形输出
