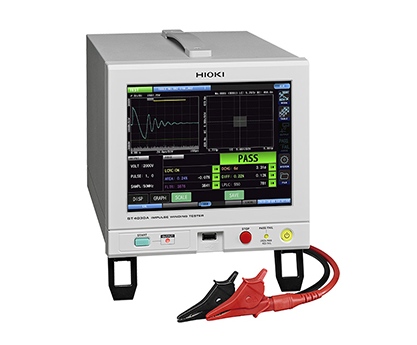

通过响应波形的定量化 ，能在装有转子的制品状态下进行查抄
● 可能检测到以往很难检测到的不良景象
● 高精度的检测波形（高速采样200MHz×高分辨率12bit）
● 单匝线圈检测（响应波形的定量化）
● 通过检测暗藏在噪音中的“幽微的部门放电” ，把握马达线圈之间的绝缘不良情况(微短路)。（选件）
| 测试项目 |
●将施加在脉冲电压上所获得的响应波形定量化（LC·RC值） ，并判断合格与否 ●AREA值 ，Fulutter ，Laplacian等判断波形 ●绝缘击穿电压测试职能 |
|---|---|
| 施加电压 |
100 V?4200 V (设置分辨率：10 V步) 最大施加能量: 约88mJ |
| 可测试的电感领域 | 10 ?H?100 mH |
| 采样率 | 200 M/ 100 M/ 50 M/ 20 M/ 10 MHz, 分辨率: 12 bit, 数据数: 1001?8001点 (1000点步) |
| 电压检测精度 | [DC精度] ±5％ of setting, [AC带宽] 100 kHz：±1 dB |
| 判定步骤 | LC·RC值判定 ，波形判定 ，放电判定（装置ST9000时） |
| 测试前提组数 | 255 ( 测试前提设置、判定前提设置、尺度波形) |
| 测试功夫 | 约60ms (3000V、1 脉冲、判定OFF 时的参考值) |
| 显示 | 显示器：8.4 英寸SCGA 彩色TFT 液晶(800×600点) ，触摸面板 |
| 接口 |
标配：EXT.I/O, USB主机 (内存), USB设备 (通讯誉), LAN 选件: RS-232C (Z3001), GP-IB (Z3000) |
| 电源 | AC100 V?240 V, 50 Hz/60 Hz, 80 VA max. |
| 体积及沉量/th> | 215W × 200H × 348D mm, 6.7 kg |
| 附件 | 电源线×1 ，使用说明书×1 ，利用软件光盘×1 ，使用当苦衷项×1 |
由于是出产时组装 ，所以请订货时指定。
·检测暗藏在噪音中的“幽微的部门放电” ·搭载HIOKI原装滤波器
具体内容 >>
把稳：电缆寄生效应的影响 响应波形凭据电缆长度而变动。征询电缆容量值在肯定领域内的特注品 ，请联系中国各分支机构。
最大额定电压AC4200V peak ，2m
1.5m
*RS-232C衔接线可用于连锁的交叉线。RS232C衔接线9637(9针-9针 ，交叉型)不能用于硬件流节造时。
具体内容 >>
9pin-9pin ，1.8m长
2m长
