Delta 运算职能

丈量线电压时也能够推算相电压

此职能能够通过三相3线(3V3A)的接线方式，凭据丈量的线电压推算各相的相电压。通过三相3线接线方式(使用两个单元)能够推算R-S线电压。对于电机等无中线的丈量对象，使用此职能能够确定相电压。不使用三相3线接线进行丈量时(使用两个单元)，能够估计线电压和相电流(相当于3V3A丈量)。

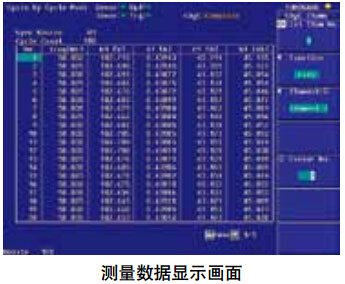

周期分析

在与互联系吐洮接时产生数据颠簸，或者进行电机评价*等情况下，可能必要捉拿急剧变动的景象(如电机负载改观)。使用周期分析职能能够有效处置这些工作。此职能丈量每个周期的电压、电流和有功功率等参数，而后在屏幕上按时序列出这些数据。使用CSV体式多可保留3000个数据(丈量从0.1Hz到1000Hz的信号)。

*必要电机版(/MTR)

Range用按键直接输入量程 settings using direct key input

量程设置越发轻便

WT3000的量程批示器是一个7段绿色LED，可能随时监督设置的量程。使用高低箭头轻松切换量程。

用光标键进行直观节造

更单一的光标导航和数值设置

使用光标键能够向四个分歧方向移动屏幕光标，因而能够方便、直观地设置缩放系数和其它设置。

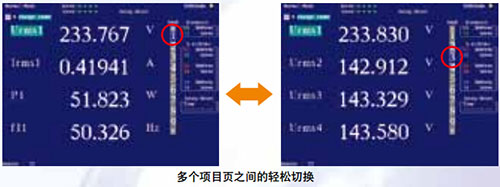

使用项目页能够轻松设置每次尝试想要查看的数据

用项目页设置显示参数 使用项目页能够轻松设置每次尝试想要查看的数据

WT3000E有9个项目页用于显示丈量值。在各项目页上，设置好您想要的丈量参数，就能够在几个项目页之间轻松切换。例如，以下设置使页面切换和数据比力更便捷：

第1页：输入单元1的电压、电流、有功功率和电流频率

第2页：输入单元2的电压、电流、有功功率和电流频率

第3页：输入单元1、2、3和4的电压

第4页：输入单元1、2、3和4的电流

第5页：输入单元1、2、3和4的功率

多种显示体式

 既能观测波形，又能观察数值


除数值数据表，WT3000E还可显示输入信号的波形，即不必要衔接专用波形分析仪，便可查看信号波形。 1

此表，通过谐波丈量职能选件还能够显示矢量和棒图，加强了可视性。信息显示画面同时显示电压量程、电流量程、滤波器和缩放值，便于查抄设置。 2



1  可精确显示高约10kHz的波形。

2 760302、760303和760304型号。必要高级运算职能(/G6选件)。

50ms数据更新周期

高速丈量以捉拿急剧颠簸的数据

急剧更新可能精确捉拿被测对象中迅速改观的瞬时状态。

* WT3000凭据数据更新周期可切换两种运算模式。详情请拜见其它页面。

赔偿职能

提高丈量精度

WT3000E具备赔偿职能，以实现高精度丈量。这些职能能够赔偿由功率计内部阻抗产生的仪器有关损耗和用两台功率计进行丈量时的接线有关损耗。以下赔偿职能用于赔偿仪器有关损耗：

• 效能赔偿： 此职能赔偿效能运算期间与仪器有关的损耗。
• 接线赔偿： 此职能赔偿接线引起的仪器损耗。

使用两瓦特表法以三相3线造接线进行丈量时，当电流流过中线时(或存在漏电流时)将产生误差。WT3000提供赔偿此类误差的职能。使用两瓦特表法执行丈量时(必要三相3线(3V3A)造接线)，WT3000推算流过中线的电流，并在功率丈量值中加上对应的校对值(必要/DT选件)。这提升了功率丈量的精度。

用户自界说职能

可增长用户自界说丈量参数

WT3000E可设置的用户自界说公式多达20个。这些公式能够用来推算各类参数，如均匀有功功率(请拜见下面的“多种积分职能”)。

效能运算职能

更轻松地输入效能运算公式

 可多设置4个效能公式

多种积分职能

视在功率积分和无功功率积分

• 有功功率、电流、视在功率、无功功率
  除了以往型号中的有功功率积分(WP)和电流积分职能(q)，WT3000新增了视在功率积分(WS)和无功功率积分职能(WQ)。
• 超宽有效输入量程可实现高精度积分
  WT3000有超宽的有效输入量程，为量程的1%~130%。即便被测对象的电流值在大电流和待机状态下的幽微电流之间大幅颠簸，也能进行高精度的积分丈量。

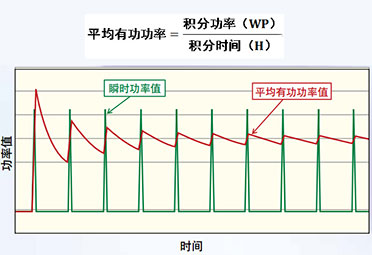

• 均匀有功功率(使用用户自界说设置)
  可推算一个积分距离内的均匀有功功率。合用于丈量间歇节造设备中不休变动的功耗。

目前光伏逆变器等设备的整体工作效能已达到90%至96%。要进一步提高效能，即便是几个幼数点，对造作商来说也是件极具挑战且至关沉要的事件。WT3000E作为全球最精确的功率分析仪，所提供的高精度水平能够真正验证效能上的轻微改进。

• 全世界最高精度：根基功率精度为±(读数的0.01%+量程的0.03%)，DC，带宽（0.1Hz至1MHz），并且0.1Hz至30Hz领域的精度得到了提高。
• 两种输入单元：同台仪器主机上能够同时装置2A和30A输入单元。这样工程师们只需一台WT3000E就能够实现多种利用，如丈量待机功率、评价被测设备的各类工作模式等。
• 优良的可读性：8.4英寸彩色液晶显示屏。
• 急剧数据更新：最大数据更新率是50ms，能够精确捉拿急剧变动的瞬时信号。一旦捉拿到信号，就能够对可能的数据执行分 析

  Ｄ芄黄揪菔莞轮芷谇谢涣街址制绲乃惴。
• 精度赔偿职能：对接入单元的损耗进行赔偿，可以为功率和效能丈量提供三种建改职能-接线赔偿、效能赔偿、两瓦特表法赔偿，这些赔偿职能能够使WT3000E精准地丈量功率。
• 三相Delta运算：能够在三相3线的接线方式(3V3A)中，凭据丈量的线电压推算各相的相电压。在三相3线接线(使用两个单元)中，还能推算R-S线电压。对于电机等无中性线的丈量对象使用此职能可丈量相电压。
• 周期趋向分析：此分析职能能够分列各周期的丈量参数，如电压、电流、有功功率等

  ？烧闪康氖淙肫德饰0.1Hz~1000Hz，多达3000组数据可被保留到CSV体式文件。也能够用横河的PC利用软件按周期显示数据图形。
• 接口：GP-IB，以太网，RS-232和USB
• 高级职能：电机评价职能（/MTR选件），高级波形分析（/G6选件），FFT（急剧傅立叶变换），保留原始波形采样数据。

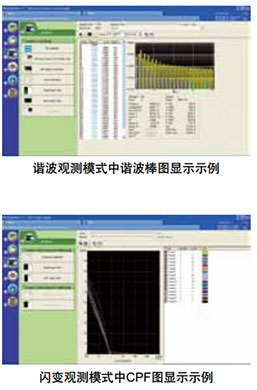

• 谐波分析软件761922读取WT3000E的丈量数据，依照IEC61000-3-2 & IEC61000-3-12最新尺度执行谐波分析。
• 闪变丈量(/FL选件)此职能的电压颠簸和闪变丈量切合IEC61600-3-3 & IEC61000-3-11的最新尺度。

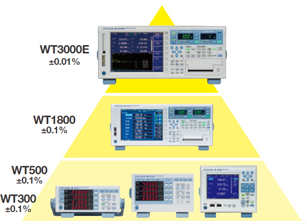

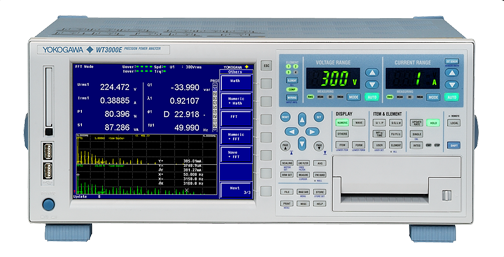

Yokogawa最高精度的功率分析仪

WT3000E是横河功率分析仪系列产品中精度最高的一款。WT系列的各型号的设计用以满足各行业辽阔领域的用户的功率测试需要。WT300/WT500系列是出产线利用中极度盛行又广受好评的高性价比产品。WT1800能够将测试数据通过多种大局得以观察，蕴含数值显示，波形显示，趋向显示等职能。 而WT3000E可作为通用功率丈量仪器的定期内部校准设备使用，如WT310/WT330系列。

WT3000E能够极大满足您的测试需要：

• 高精度和宽频率领域
  根基功率精度
  ±(读数的0.01% +量程的0.03%)
  丈量带宽
  DC, 0.1 Hz~1 MHz

• 低功率因数误差
  cos?=0时，功率因数的影响
  S的0.03%
  S 是视在功率的读值
  ? 是电压和电流的相位角

• 电流量程
  直流输入
      0.5/1/2/5/10/20/30 [A] or 5/10/20/50/100/200/500 [mA], 1/2 [A]

      *能够同时装置30A和2A输入单元

高级运算职能 (/G6 选件)

高级运算职能(/G6选件)提供宽带宽谐波丈量、IEC谐波丈量(必要谐波丈量软件)、FFT运算、波形运算职能、保留波形采样数据。

宽带宽谐波丈量模式

0.1Hz~2.6kHz带宽的谐波丈量

*1 使用表部采样时钟时为0.1~10Hz。

*2 在1kHz~2.6kHz的领域内，最高可丈量20次的谐波。

谐波丈量职能

WT3000E的谐波丈量和正常的功率参数丈量可同时进行。

IEC谐波丈量模式

可执行切合国际尺度的 丈量。

* 这些模式不能同时使用。

FFT 推算模式

比谐波丈量模式更具体的频率与谐波分析丈量。

波形推算模式

监测瞬时功率波形。

波形采样数据保留职能

保留具体的波形数据以供确认。

增长频率丈量 (/FQ)

In 除尺度2通路频率丈量表，还能够选配6通路频率丈量，由此实现8通路（装置了输入单元1~4）电压和电流的频率丈量。此职能对于被测对象输入/输出电压和电流频率的同时丈量，或者多个被测对象的电压和电流频率的同时丈量极度有效。

D/A 缩放 (/DA)

将丈量值作为仿照信号输出到其他设备

内置打印机(/B5)

TheWT3000E的内置打印机在机身正面，因而即便WT3000E装置在机架上，也 能够轻松使用。打印机能够打印数据和波形等信息。

使用自动打印职能，能够设置一个功夫距离，通过内置打印机自动打印丈量值。也能够设置起头和终场功夫，以打印此功夫段内的数据；鼓芄恢淮蛴≈付ǖ恼闪肯钅。

VGA 输出 (/V1)

输出视频以便在更大的屏幕上查看

VGA端口可用于衔接表部监督器，以便在更大的屏幕上查看数值数据和波形。若是要在另一个屏幕上同时查看大量数据，或在另一个地位查看数据，此职能极度实用。

串口 (RS-232) (/C2)

USB 表设端口 (/C5 选件)

WT可建设USB表设端口（A型接口）。主机中保留的各类数据，如电压、电流和功率等，能够用二进造或ASCII码体式保留到USB存储器等表围设备

Ｄ芄皇褂眉谭奖愕厥淙胗没ё越缢倒。

用于衔接到PC的USB端口 (/C12 选件)

WT3000E后面板上的USB 端口 (B型接口)提供与PC之间的数据通讯。? 此表，装置此选件的仪器能够使用WTViewer（型号 760122，另售）的通讯职能，通过USB获取数据。?

* USB暗示通用串行总线。USB尺度设计用于通过共同的通讯机造衔接各类PC表设和其他设备。

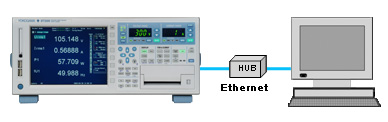

以太网通讯职能 (/C7 选件)

* WT3000没有内置硬盘。插入PC卡或USB存储器或者衔接到PC后才可使用FTP服务器职能。

电压颠簸/闪变丈量切合EN61000-3-3和IEC61000-3-11尺度

？烧闪肯喽晕忍缪贡涠⒆畲笙喽缘缪贡涠(dmax)、相对电压变动功夫(dt)、短功夫闪变值(Pst)、长功夫闪变值(Plt)。各个参数的初始限值凭据IEC尺度设置。

支持IEC和JIS尺度测试
