• 功率丈量和纪录
• 电能质量丈量
• 用户支持
• 数据分析和创建汇报

功率丈量和纪录

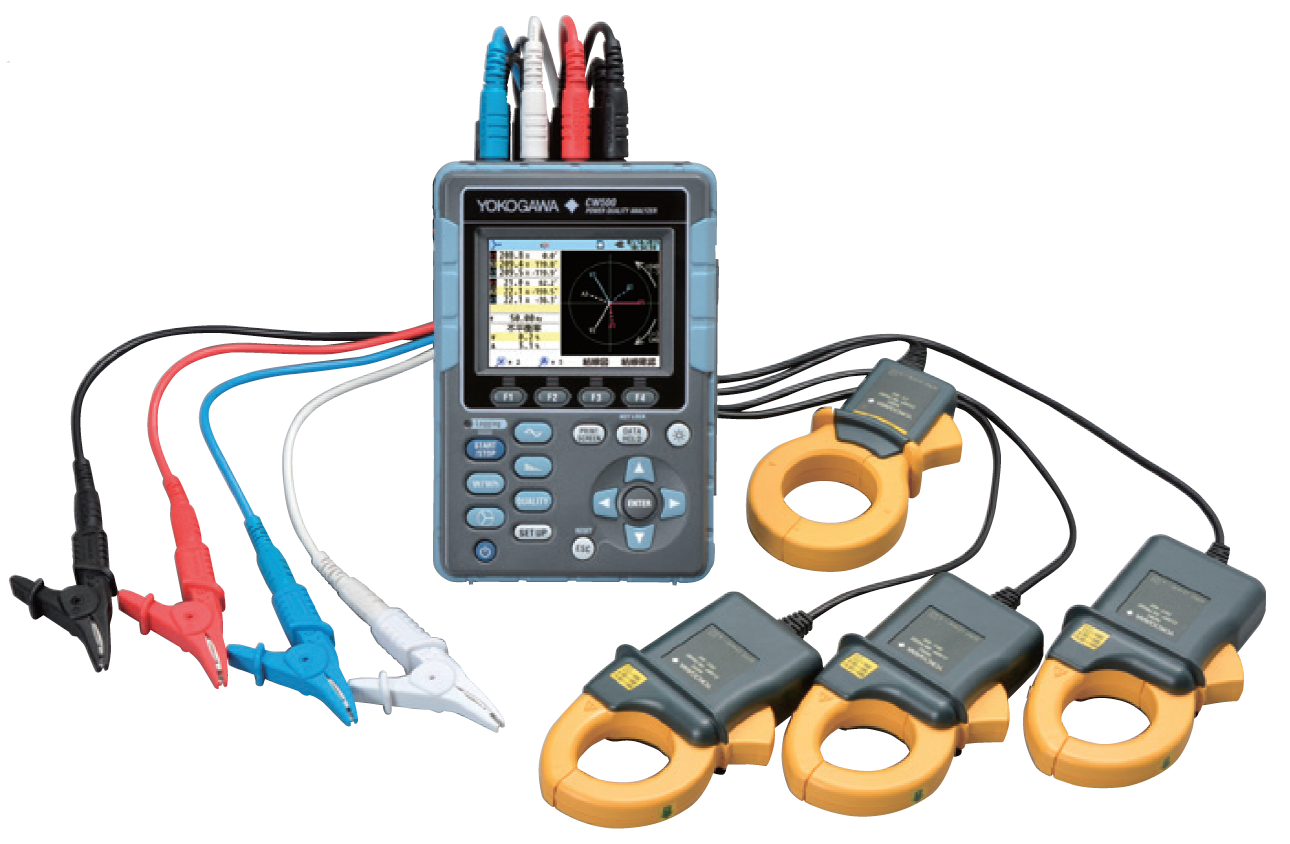

• 可同时丈量3通路电压输入、4通路电流钳输入及2通路直流电压输入。
• 可显示电压、电流、功率、功率因数、相位角、相位超前电容以及直流电压输入等项主张瞬时价、均匀值、大/幼值。显示方式可选择数值列表或趋向图。
• 别离显示亏损和产生的有功功率、无功功率、视在功率的积分电量。
• 通过比力用电量和指标需要量，在仪器本体画面上可监测现实电力需要量。

用户支持

入门指南职能:

• 入门指南职能可确保测试前所进行的接线和仪器设置是安全靠得住的。
• 可自动鉴别电流钳的类型。

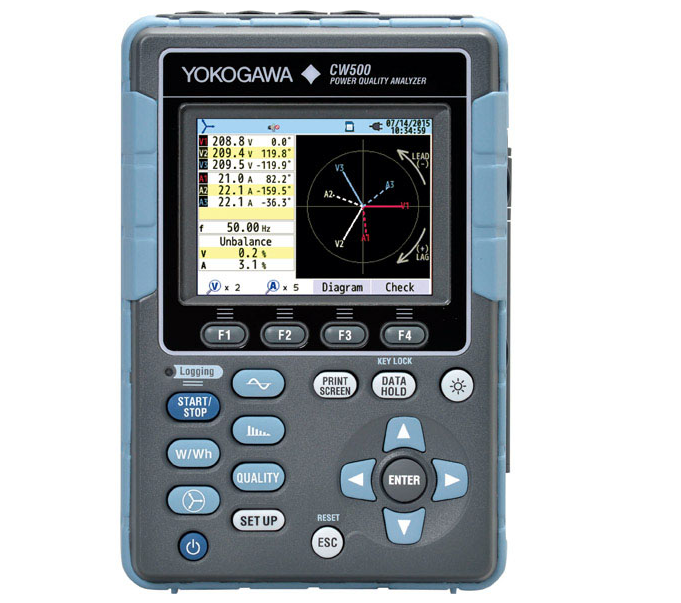

矢量显示:

• 可显示电压和电流的相位差、电压与电流输入通路之间的数值。
• 确认接线是否相宜。

电能质量丈量

丈量供电线路上的一时故障

• 电压骤升、电压骤降、电压中断、瞬时过电压、闯入电流等供电线路上的一时故障景象会造成设备故障或败坏设备，CW500能以24μs的高速采样率将这类景象作为事务捉拿，并推算有效值。
• 事务数据蕴含故障类型、故障产生功夫或故障实现功夫、丈量值以及所有通路的电压/电流波形，周期约为200ms。
• 丈量步骤遵循IEC 61000-4-30 Class S尺度。

丈量供电线路上的陆续故障

谐波

• 丈量并显示每相电压、电流、功率的谐波成分和总谐波，谐波次数高可达50次。显示方式可选图表或列表。

波形

• 每通路的电压/电流波形多可显示10或12个。

不平衡率

• 显示3相接线的电压不平衡率和电流不平衡率。

CW500Viewer(附带PC软件)

• 单击屏幕上的文件数据可自动创建图表和汇报。
• 统一治理主机设置数据。
• 借助USB通讯实现实时丈量。

数据类型

• 功率数据、电能质量事务数据、主机设置数据、屏幕捕获数据。

存储卡和接口

• D卡、USB通讯、蓝牙通讯(仅限美国、加拿大和日本)。

功率丈量

接线方式和输入通路: 3通路电压、4通路电流钳

1P2W （最多4系统), 1P3W （最多2系统), 3P3W 2current （最多2系统), 3P3W3电流, 3P4W

功率丈量项目:

瞬时价、均匀值、最大值和最幼值:

电压、电流、功率(有功、无功、视在)、功率因数、相位角、频率、推算移相电容、直流电压值(2通路)。

积分值

• 亏损和产生的电量(有功、无功、视在)
• 需要量(最大需要功夫的产生、当前需要量、 指标需要量)

纪录周期:

1/2/5/10/15/20/30秒, 1/2/5/10/15/20/30分钟, 1 hour/2 幼时

纪录步骤

手动,功夫设置,周期设置

纪录长度估值(2GB SD卡)

• 纪录长度取决于电能质量事务的数量。
• 以上数值仅合用于附带的SD卡或专用SD卡。

丈量画面

• 列表显示、缩放显示(4或8div)、趋向图显示
• 电能积分显示
• 列表显示电力需要量
• 图表显示变换周期的用电需要量
• 图表显示整个纪录的用电需要量

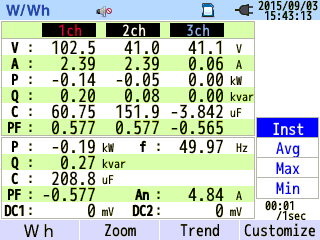

列表显示

一屏显示多个丈量值，能够选择显示的项目和显示地位。

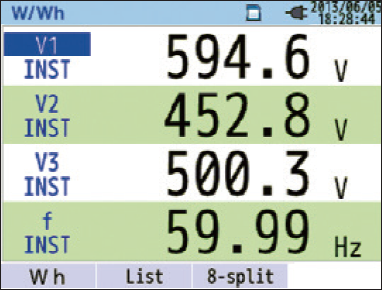

缩放显示

缩放显示可选择4div或8div。

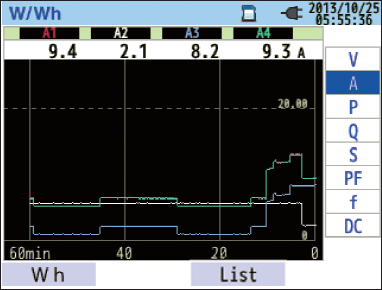

趋向图

电压、电流、功率、功率因数、频率、相位超前电容、直流电压的趋向图。

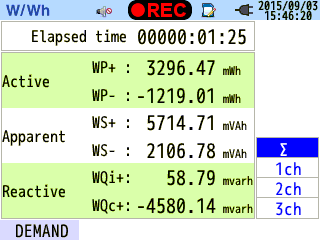

电能显示

列表显示有功、无功、视在的亏损量和产生量。

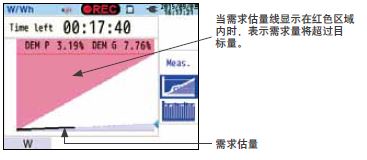

用电需要丈量

用电需要是指一段指按功夫(通常是30分钟)的均匀功率。 与供电单元和谈，有前提地关注电费区间的最大均匀功率值。此职能通过监测需要估计和最大需要量，将现实用电量维持在指标用电量之内。

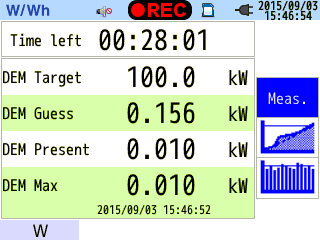

列表显示需要量

图表显示指定区间的变动

图表显示整个需要趋向

纪录数据的分析和汇报

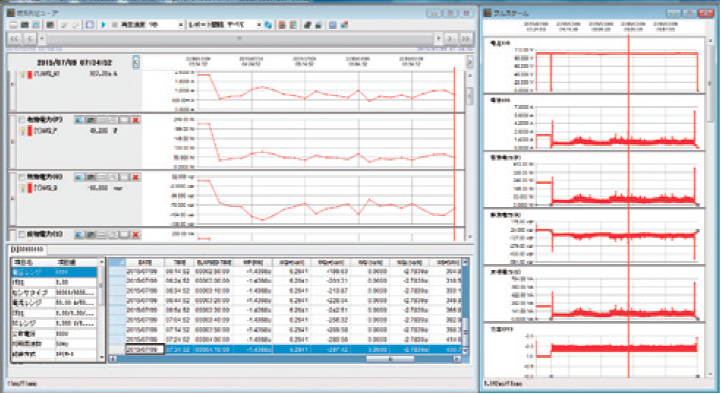

趋向分析图

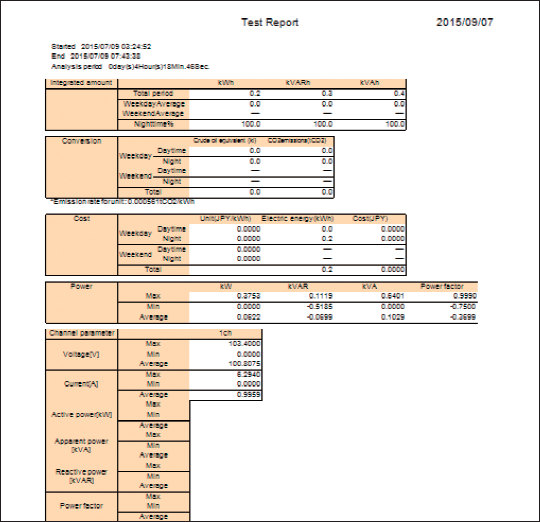

汇报样例

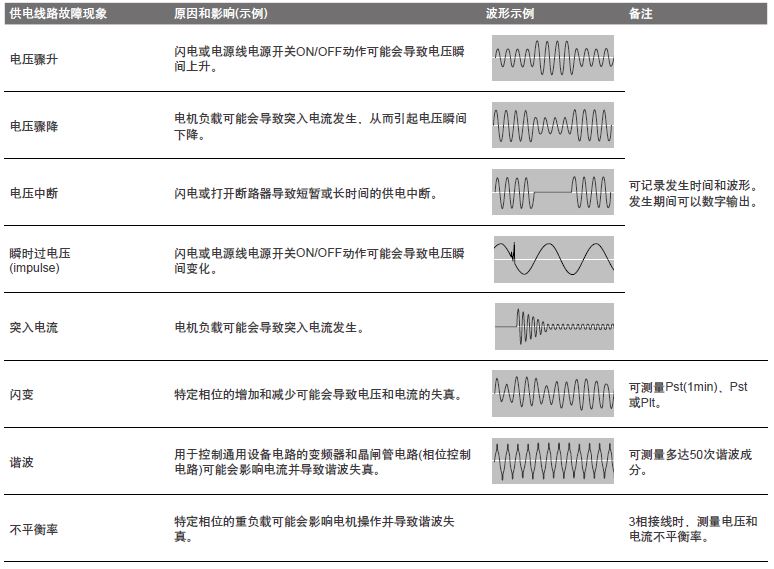

电能质量职能

电压骤升、骤降、中断、瞬时过电压或闯入电流等短期供电故障，或者谐波失真、闪变等持久故障，可能会败坏或沉置您的设备。

通过纪录故障产生功夫、故障实现功夫以及波形，CW500能够鉴别各类短期故障。此表，还可数值输出故障的产生Ｄ芄煌ü巢ā⑸帘洹⒉ㄐ我约叭啡先嗾闪康牟黄胶饴，来分析持久故障。

所罕见据都能够通过附带的软件编入汇报。CW500遵循IEC 61000-4-30 Class S尺度。

用户支持职能

用户界面敦睦

入门指南和自动鉴别电流钳

急剧入门指南介绍丈量前的接线和量程设置内容，可确保设置的正确性。传感器鉴别职能可检测电流钳的类型，并凭据类型设置最高量程。

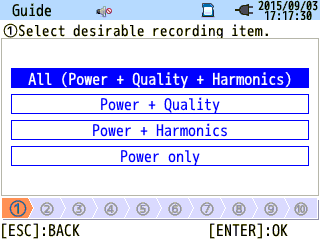

开启向导

按“START/STOP”键

选择“Quick start guide”

将显示纪录项目选项。

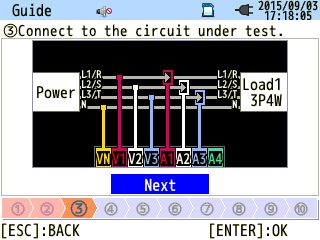

接线

选择接线后，将显示相宜的衔接图。

凭据衔接图衔接电压探头和电流钳。

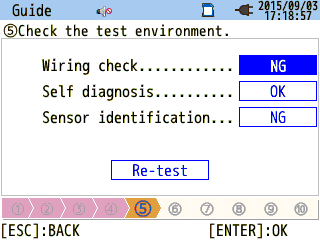

线查抄/自我查抄/自我鉴别

将执行接线查抄、自检，鉴别电流钳类型，并显示各项了局。

若是仪器显示NG，详情可用ENTER键进行确认。

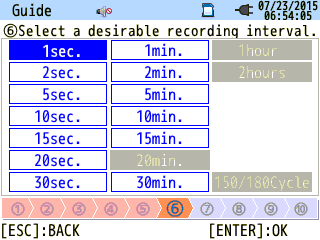

纪录设置

设置纪录距离功夫和纪录功夫或区间。

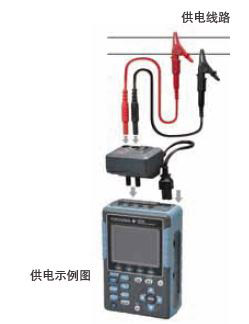

从丈量电路供电

能够用通过电源适配器(另售)供电(240VAC以下)。

把稳: 欧盟地域不合用。

漏电流丈量

400A/m时，表部磁场影响幼于蹬宗0.002A。

横河专利技术使相邻供电线路(100A时)的磁场影响仅为30ppm。

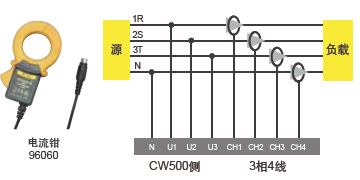

下图是三相4线中性线的丈量示例图。

多路丈量

4系统负载丈量

单相2线最多可丈量4系统。

单相3线或三相3线最多可丈量2系统。

分析和设置软件CW500Viewer(免费)

使用CW500Viewer可轻松执行数据分析、数据汇报、文件设置以及实时丈量。

数据可通过SD卡、USB通讯或蓝牙通讯(仅限美国、加拿大和日本)进行传输。

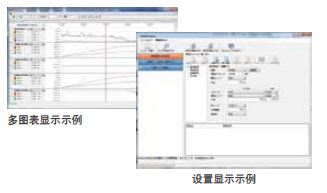

单击数据文件即可创建图表和列表

• 通过单击必要的数据文件，能够创建纪录数据文件的图表和列表。这些图表和列表能够显示或复造到剪贴板上，因而合用于Word或Excel等法式软件。
• 功夫轴和丈量轴可进行轻松缩放，可肆意显示轻微或显著变动。
• 电能质量事务(电压骤升、电压骤降、电压中断、瞬时过电压、闯入电流等)的波形能够以200ms的周期进行纪录，并能够显示或打印。
• 积分数据可被增长到一张图表内，这样便可显示整个电能积分数据。
• 电能数据积分值可转换成CO2或原油值。

设置治理

• 通过SD卡、USB通讯线或蓝牙通讯*，能够从主机读取数据，也能够将数据传入主机。
• 设置数据可被轻松编纂、保留和治理。

实时丈量

• 通过USB通讯线或蓝牙通讯*，最多可让2台仪器同时进行实时丈量。

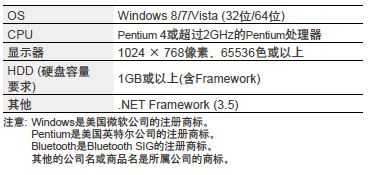

系统要求
