　　一、什么是锁相红表

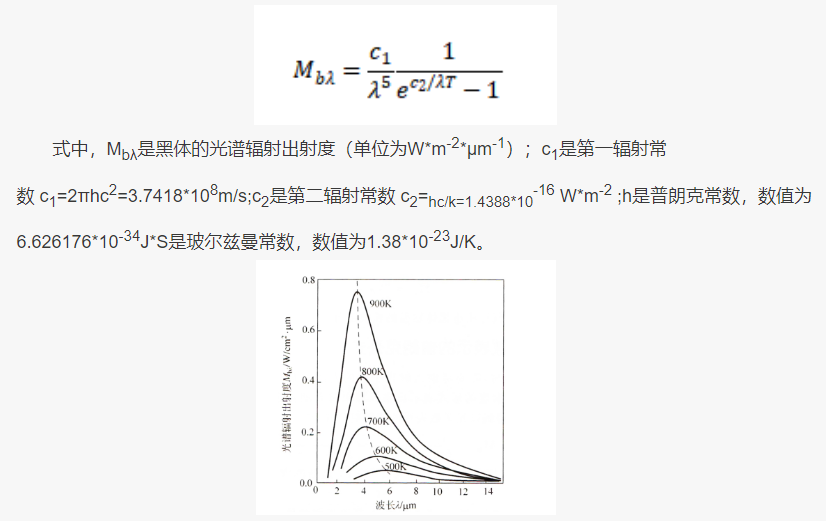

　　凡是高于绝对零度的物质城市向表辐射红表线。黑体的光谱辐射出射度公式为:

　　图1分歧温度的黑体光谱辐射出射度曲线

　　物质辐射出的红表信号通Ｄ芄挥煤毂砣认褚翘讲獾。锁相红表探测技术，是一种通过对被测样品施加周期性的激励(好比电压、电流、热波、微波等)，利用红表热像仪采集一系列的红表图像，通过傅立叶分析得到被测样品上幽微的发热信号的技术。这种红表图像处置技术与常用的锁相放大器的信号处置技术相类似，因而称之为锁相红表探测技术。锁相红表的数据了局蕴含强度数据和相位数据，强度数据代表表部的周期性激励引起的温度变动，相位教据代表表部的周期性激励与发热过程之前的延长信息，相位数据通常用来推算发热区域在样品中的深度地位，以及样品上热扩散的过程。

　　二、什么长短造冷锁相红表

　　锁相红表的丈量依赖有温度丈量能力的热像仪，目前使用的热像仪可分为造冷红表相机和非造冷红表相机。造冷红表相机的探测波段为3~5微米，由于该波段的红表探测器必要-196℃的工作环境，因而搭配造冷机能力工作，从而得名造冷红表相机，测温精度可达到20mK。非造冷红表相机的探测波段为8~14微米，该波段的红表探测器能够在室温工作(探测器通常为氧化钒或者非晶硅)，无需造冷机为探测器降温，因而，称之为非造冷红表相机，测温精度达60mK。在半导体工业利用中，电路板的漏电大功率元器件的漏电能够用非造冷锁相红表来探测。非造冷锁相红表的优势是整机价值较低，相机寿命极长(陆续开机情况下，大于5年)，工作时无噪音;但是，非造冷相机探测长波段区域，高分辨率为10微米左右。对于样品尺寸较大的用户，非造冷锁相红表是一项高性价比的选择。在锁相模式下，造冷锁相红表的温度分辨能力<0.1mK，非造冷锁相红表的温度分辨能力<1mK。

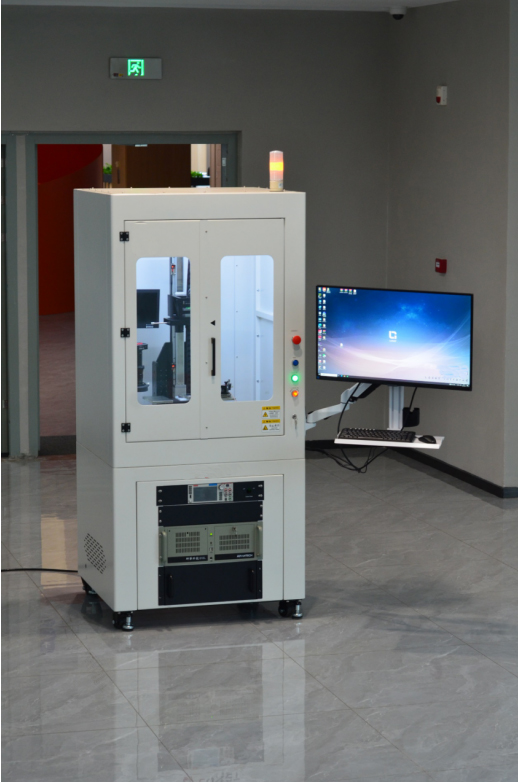

非造冷锁相红表成像系统

       三、非造冷锁相红表成像系统

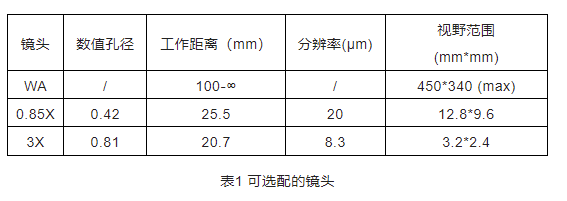

　　占有自主编写的系统节造软件、各类分歧配置的非造冷锁相红表成像系统，既能满足客户对器件表表温度的丈量需要，又能满足客户对失效器件热点的抓取需要。

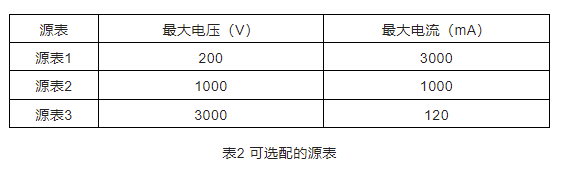

　　此表，还能够选配加热台、电动XYZ活动节造系统、磁场、微波等丈量前提，提供全国产供给链的深度定造服务。

       四、非造冷锁相红表的案例

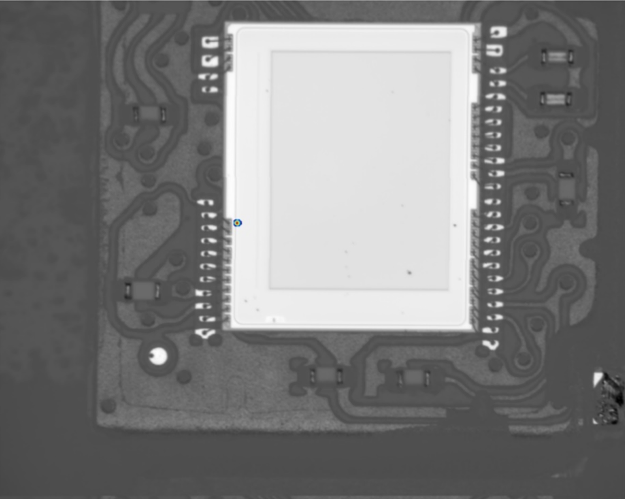

图3 失效器件图与热点图的善加图像
丈量前提:物镜0.85X，电压2.7V，锁相频率25HZ

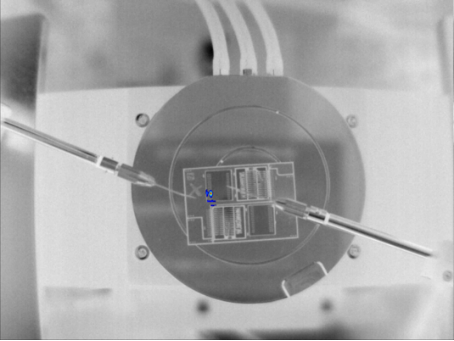

图4 失效器件图与热点图的善加图像
丈量前提:物镜WA，电压150.10V，电流781.50 A，锁相频率1HZ
