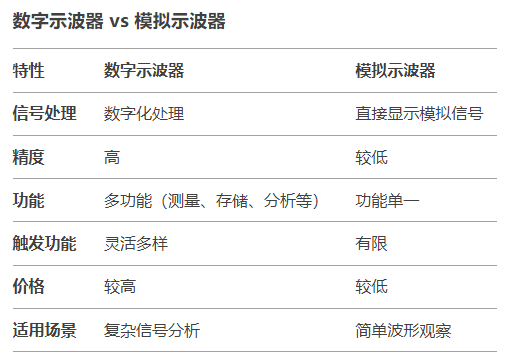

       数字示波器（Digital Oscilloscope，简称DSO）是一种用于丈量和显示电信号的电子仪器。与仿照示波器分歧，数字示波器通过将仿照信号数字化后进行存储、分析和显示，具备更多职能和更高的精度。

　　数字示波器的主题工作道理

　　信号采集：

　　输入信号通过探头进入示波器。

　　仿照信号经过放大器调整幅度，以适应示波器的输入领域。

　　信号数字化：

　　仿照信号通过ADC（模数转换器）转换为数字信号。

　　ADC的采样率决定了信号的功夫分辨率，采样率越高，信号还原越精确。

　　信号存储：

　　数字化后的信号被存储在内存中，存储深度决定了能捕获的信号长度。

　　信号处置与显示：

　　数字信号经过处置后，显示在屏幕上，支持波形缩放、丈量、分析等职能。

　　数字示波器的重要组成部门

　　探头：

　　用于衔接被测电路，将信号传输到示波器。

　　输入通路：

　　通常有2或4个通路，可同时丈量多个信号。

　　ADC（模数转换器）：

　　将仿照信号转换为数字信号。

　　处置器与存储器：

　　处置数字化信号并存储数据。

　　显示屏：

　　显示波形和丈量了局，现代数字示波器通常建设彩色LCD屏幕。

　　节造面板：

　　用于设置参数（如功夫基准、电压领域、触发前提等）。

　　数字示波器的重要职能

　　波形显示：

　　实时显示电压随功夫变动的波形。

　　信号丈量：

　　自动丈量电压、频率、周期、占空比等参数。

　　触发职能：

　　通过设置触发前提（如边缘触发、脉冲宽度触发等），捕获特定信号。

　　存储与回放：

　　存储波形数据，便于后续分析和比力。

　　数学运算：

　　支持对波形进行加减乘除、FFT（急剧嘎凤叶变换）等运算。

　　和谈解码：

　　支持I2C、SPI、UART、CAN等通讯和谈的解码和分析。

　　数字示波器的利益

　　高精度：

　　数字化处置削减了仿照示波器的误差。

　　多职能：

　　支持自动丈量、数学运算、和谈解码等高级职能。

　　存储与分析：

　　可存储波形数据，便于后续分析和比力。

　　触发矫捷：

　　支持多种触发方式，便于捕获复杂信号。

　　易于使用：

　　现代数字示波器通常建设直观的用户界面和触摸屏。

　　数字示波器的利用场景

　　电子设计与调试：

　　用于电路设计、信号分析和故障排查。

　　通讯系统测试：

　　分析通讯信号的质量和和谈。

　　教育与科研：

　　用于讲授尝试和科学钻研。

　　出产测试：

　　用于产品质量检测和出产线调试。

　　汽车电子：

　　分析汽车电子系统中的信号和和谈。

　　选择数字示波器时，需凭据具体需要和利用场景来决定。以下是几款驰名品牌和型号，供参考：

　　1.Keysight Technologies(是德科技)

　　型号:InfiniiVision 3000T X系列

　　特点:带宽领域70 MHz至1 GHz，支持触摸屏操作，内置函数产生器，适合教育、研发和出产测试。

　　合用场景:电子设计、教育、通讯。

　　2.Tektronix(泰克)

　　型号:MSO5000系列

　　特点:带宽领域350 MHz至2 GHz，支持混合信号分析，16个数字通路，适合复杂信号分析。

　　合用场景:嵌入式系统、电源设计、通讯。

　　3.Rigol(普源精电)

　　型号:DS70000系列

　　特点:带宽领域500 MHz至4 GHz，高采样率，低噪声，适合高精度丈量。

　　合用场景:高精度丈量、科延注通讯。

　　4.Siglent(鼎阳科技)

　　型号:SDS2000X Plus

　　特点:带宽领域100 MHz至500 MHz，支持4通路，高刷新率，性价比高。

　　合用场景:教育、研发、出产测试。

　　5.Rohde&Schwarz(罗德与施瓦茨)

　　型号:RTO2000系列

　　特点:带宽领域600 MHz至6 GHz，高实时采样率，低噪声，适合高频信号分析。

　　合用场景:高频信号分析、通讯、科研。

　　选择重点：

　　带宽:凭据信号频率选择，通常带宽应为信号高频率的3-5倍。

　　采样率:采样率越高，信号还原越精确。

　　通路数:凭据需要选择2通路或4通路。

　　存储深度:存储深度越大，能捕获的信号功夫越长。

　　触发职能:高级触发职能有助于捕获复杂信号。

　　用户界面:直观的界面和操作能提高效能。

　　总结

　　数字示波器是现代电子丈量中不成或缺的工具，凭借其高精度、多职能和易用性，宽泛利用于电子设计、通讯、科研等领域。选择数字示波器时，需凭据带宽、采样率、存储深度等参数，结合具体需要进行选择。
