　　当工程师们排查异常的电气故障时
，和侦探探案有着异曲同工之妙
。工程师必要从设备的各种阐发抽丝剥茧
。他们从多个测试点的数据逐一排查
，甚至必要不休扩大调查领域
，查抄上游供电的电能质量
，侦破各个潜在的影响成分
，终定位故障
。

　　其通过幼巧方便的设计表形
，高带宽以及高采样
，让我们看到电力波形正本的样子
。其实透过波形
，我们不仅能够把握电的变动状态
，更能在故障出现时
，及使匾到问题本原
。

　　01、案例一 神秘的跳闸

       问题布景

      在某电力电子尝试室
，每当使用新采购的台式示波器丈量负载两端电压时
，整个尝试室的电路就会跳闸
。工程师排查了尝试台和电路
，没有故障
，更奇怪的是
，使用Fluke 190示波器就能正常丈量
。难路
，新买的示波器坏了吗？

       现场情况

       a.尝试室供电电源没有接地

       b.尝试台没有额表强造接地

       c.尝试进行时会有显著的大电压变动

       d.新示波器由尝试室电压供电
，会跳闸；由尝试台供电
，不会跳闸

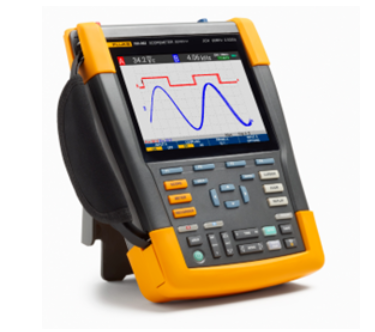

       解决规划Fluke 190III示波表

       经过福禄克工程师的现场分析
，立刻揣摩出了原因导致这些神秘的跳闸
。原来
，尝试台是浮地的
，新购示波器没有做过隔离
，测试时示波器通过地线造成炼载高压对地短路
。而Fluke 190III是经过隔离处置
，无论通路间还是通路和USB间都齐全隔离
。因而
，在丈量多路高压时
，选择Fluke 190III示波表正确又安全
，它可覆盖从mV到kV量程的各类利用
，用户可能实现从微电子到沉型高压电气利用的丈量
。

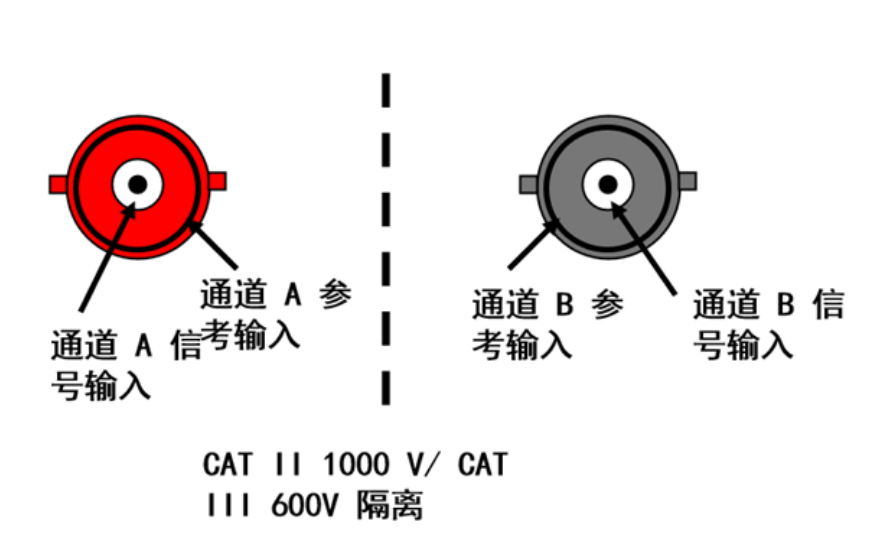

        图1 190III隔离的设计

　　02、案例二不休销毁的新电机

       问题布景

       某公司购置了2台355kW的变频电机
，新机交付15天后就销毁了一台
，隔天又销毁了一台
，厂家更换两台新机
，然而2天后
，又销毁了一台
。是电机质量不外关
，还是变频器问题？是谐波过大还是过电压导致？

       现场情况

       电机的额定电压是1140V
，两台电机由一台变频器驱动
，每次都是远端的那台先销毁
。

       解决规划MDA550III电机驱动分析仪

       变频电机的故障排查是个复杂的过程
，如下图所示
，必要分析整个节造过程中的每个点
。便捷的工具能援手我们急剧判断故障点
，大大节俭现场设置和测试的功夫
。MDA550III电机驱动分析仪是相宜这个案例的工具
。

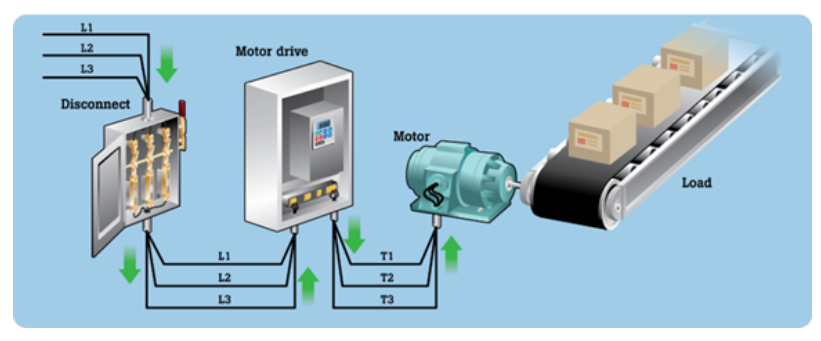

图2变频电机衔接示意图

       首先
，要分析变频器输出电压和电机输入电压

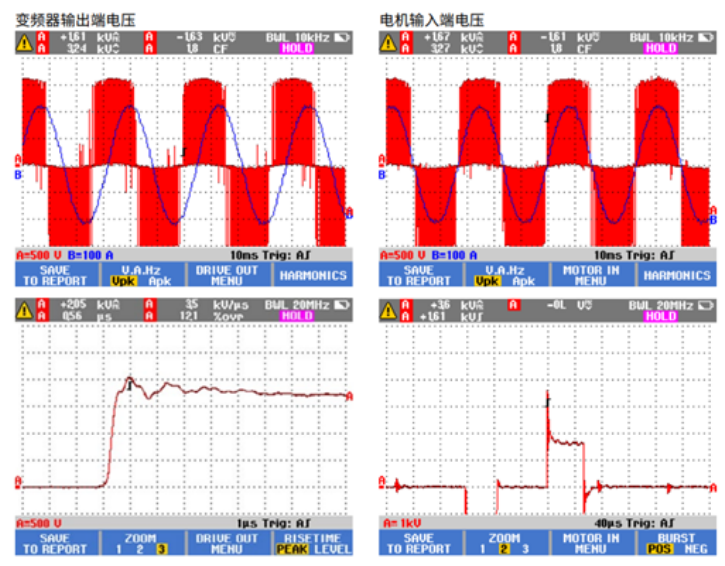

。清澈可见
，变频器输出是正常的
，而电机输入端存在了过冲电压
。现场是1140V的电机
，大冲击电压限度为3840V

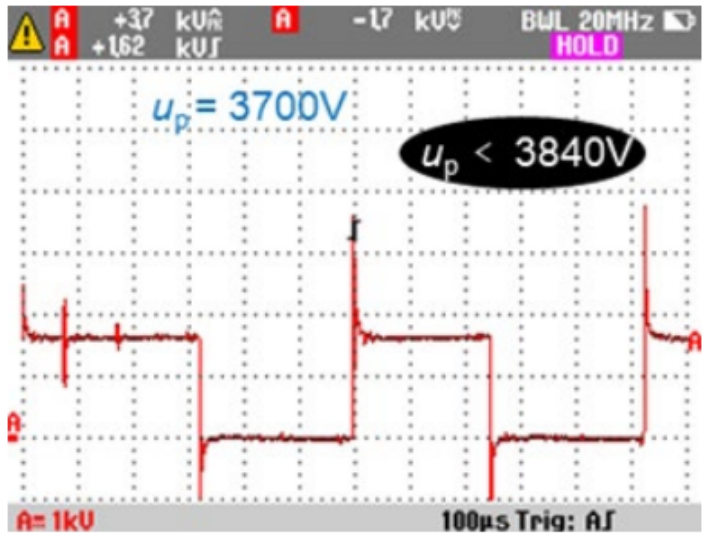

。测试了局虽存在过冲电压
，但高为3700V
，的确没有超过电机的绝缘耐受领域
。

       因而
，我们初步的结论是电机质量不合格
。当然也存在着运行工况不典型的可能
，必要更多的测试能力得到令厂家折服的结论
。

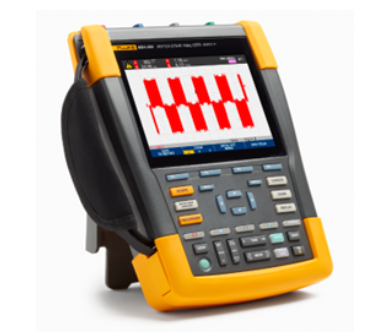

　　MDA550III转为变频驱动电机设计
，大的优势是疏导式菜单
，凭据仪器提醒即可实现测试
，丈量过电压、轴电压等等参数轻而易举
。
