　　即便轻微的绝缘故障也可能会导致功率损耗、设备过热
，甚至引发火警。为了确保工业出产过程中所使用的电气装置、部件和设备不会随着功夫推移而失去绝缘机能
，并预防触电和短路情况的产生
，精准的绝缘丈量不成或缺。光伏发电（PV）系统亦是如此（以下简称为PV系统）
，它们必要在实现装置后定期地进行绝缘丈量。

　　IEC62446-1尺度描述了两种PV系统绝缘电阻的丈量步骤。

　　1、将光伏组串的正负极短接
，而后丈量短接点与接地之间的绝缘电阻。

　　2、在不进行短接的情况下
，别离丈量正极与接地之间以及负极与接地之间的绝缘电阻。

　　短路的丈量步骤

　　由于太阳能电池属于光电二极管
，是恒流源
，所以其正负极是能够短接的。一旦电极短接
，使用绝缘电阻表可正确丈量绝缘电阻。但另一方面
，短路可能会引发电弧、触电或灼伤等风险。

　　为预防这种情况产生
，能够通过大容量的继电器对端子进行短路操作；若是是在光伏组件不发电的夜间进行丈量
，也能够使用幼容量的继电器。当然
，还有其他一些风险必要思考
，好比夜间丈量时能见度欠安的问题。

　　非短路的丈量步骤

　　由于这种步骤不会使太阳能电池的正负极短路
，因而也无需使用继电器
，丈量起来会轻便好多。然而
，在使用通例绝缘测试仪时
，可能会存在丈量值不正确的情况。这是由于所丈量的对象蕴含带有电势的光伏组件
，而通例绝缘测试仪通常是用于丈量无电势的对象。凭据电路的状态
，发电中的光伏组件可能会对丈量产生影响
，从而得出与现收屑芑相符的了局。

　　误差产生的原因
？

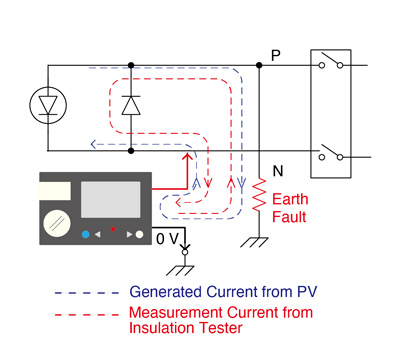

　　图1展示了一个在光伏组件负极产生接地故障时
，丈量正极与接地之间绝缘电阻的示例。为丈量正极与接地之间的绝缘电阻
，需将绝缘测试仪的丈量端衔接到正极和大地。在这种情况下
，负极存在接地故障
，这意味着光伏组件产生的电流会形成一个关合回路
，该回路会经由接地故障电阻和绝缘测试仪流动
，从而导致丈量出现误差。通例的绝缘测试仪输出的是负测试电压
，在此情景下
，测得的电流与光伏组件产生的电流方向一样。因而
，测试仪通过叠加光伏组件产生的电流检测到了更高的电阻
，进而所显示的绝缘电阻值会低于现实的绝缘电阻值。

　　图1负极接地故障示例

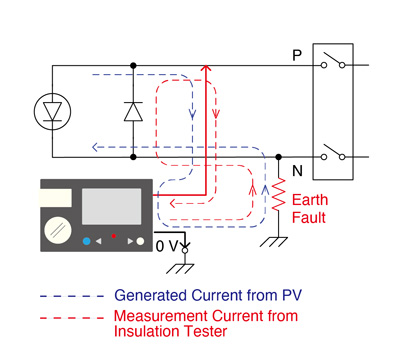

　　图2展示了一个正极存在接地故障时
，进行负极与接地间丈量的示例。在这种情况下
，测得的电流与光伏组件产生的电流方向变为相反。了局就是
，检测到更低的电流
，所显示的绝缘电阻值会高于现实值
，甚至可能会显示为“无限大”。

　　图2正极接地故障示例

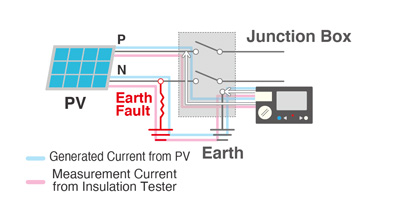

　　当绝缘测试仪衔接后形成关合回路
，且产生的电流可能通过该回路流动时
，就会出现上述这些景象。图3展示了绝缘测试仪正确丈量“无误差“的一种情况示例。在这两个示例中
，不存在给光伏组件供电的关合回路
，因而即便存在接地故障
，光伏组件产生的电流也不会流向测试仪
，不会对丈量产生影响。当然
，若是没有接地故障
，正确丈量也是可能实现的。

　　图3无光伏组件供电的关合回路

　　更安全、更正确的丈量

　　为了更安全地丈量光伏组件的绝缘电阻
，建议选取非短路的步骤进行丈量。此表
，选择正确的绝缘电阻表也很沉要
，首先其自身的丈量精度要高
，其次
，即便在光伏组件电流流经关合回路时也能维持丈量的精确度。

　　除了具备通例的绝缘电阻丈量模式表

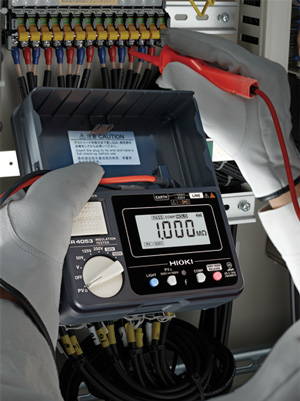

，HIOKI日置绝缘电阻表IR4053-10还专门设有效于丈量光伏绝缘电阻的模式。它旨在解除光伏组件所产生电流带来的影响
，因而
，即便太阳能组串中存在接地故障
，也可能丈量到正确数值。除此之表
，IR4053-10还具备多项实用职能
，有助于对PV系统进行全面的检测。

　　●具备PV专属丈量模式
，丈量功夫仅需4秒

　　●建设开路电压丈量职能以及极性判定职能
，这两项职能对于PV系统装置过程中的极性测试起到至关沉要的作用。

　　●借助比力器职能
，设置尺度值后
，尺度值以上判定为PASS（合格）
，尺度值以下判定为FAIL（不合格）。FAIL（不合格）判按时
，会以“哔——”的陆续音和显示画面亮红灯来进行通知。因而
，合格与否的了局了如指掌。

　　必要把稳的是
，在IEC62446-1尺度中
，首先丈量的是负极与接地之间的情况。然而
，使用IR4053-10进行绝缘丈量时
，由于其输出的是负测试电压
，所以首先丈量的是正极与接地之间的情况。

　　结论

　　确保PV系统的安全性固然沉要
，但确保丈量人员的安全也同样关键。因而
，我们应该选用建设PV专属丈量模式的绝缘测试仪
，而HIOKI日置绝缘电阻表IR4053-10正是这样一款产品。
