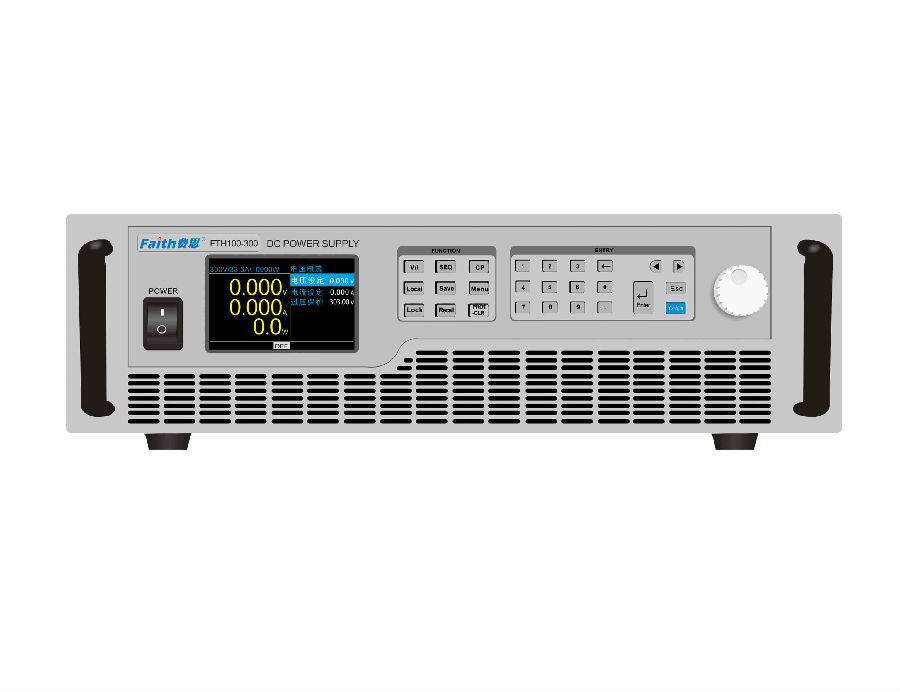

　　FTH系列可编程直流电源拥有大功率、大电流、低纹波噪声、急剧瞬态响应、分辨率高、精度高蹬着点？衫糜诔⑹允也馐浴⒊翟厣璞覆馐浴⑻裟苣姹淦鞑馐浴C/DC转换器与逆变器测试、引擎启动测试、电池自动充电、电子产品性命周期测试等等。

　　3U/15kW高功率密度、精准的输出电流和电压量测、输出触发信号？煞抡崭丛拥腄C暂态波形以便测试设备的瞬断、压降与其他电压间误差的能力。

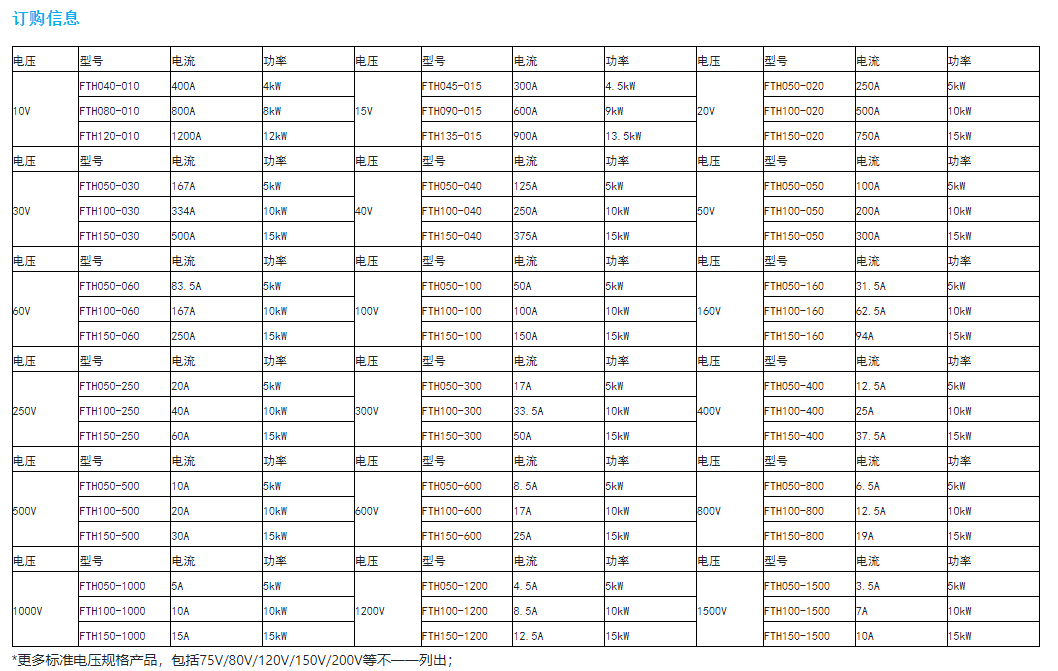

　　FTH系列可编程直流电源，蕴含100多个分歧的机型，功率领域从5kW到15kW，电压领域从10V～1500V，单机电流可达1200A。FTH系列可主从级联5台，功率级联到75kW供大功率利用。

电源特点

单机领域：

电压：0～1500V

电流：0～4800A

功率：5～60kW

• 高功率密度，3U/15kW；

• 支持多台电源间的主从并联/串联，可扩大至75kW；

• 0.01%的源效应，0.02%的负载效应，电源输出不变；

• 0.1%的精确度，5位显示，0.02%的纹波；

• 选取16bit ADC/DAC，提供高精度电压电流丈量与节造；

• 恒压、恒流及自动恒功率模式；

• 序列职能支持链接，多支持800步测试步骤；

• 电压、电流斜率可设置；

• 线损自动赔偿；

• 仿照量节造端口和仿照量监督端口；

• 急剧挪用：一键完成功能和参数挪用；

• TFT彩色液晶显示，中/英文界面；

• 表部ON/OFF节造与多职能数字端口；

• RS232、LAN口通讯，尺度SCPI指令集。

利用领域

l电力电子尝试室的多规格矫捷利用；

l燃料电池、动力电池、铅蓄电池、超等电容测试；

l车载、机载、舰载电子设备的供电环境仿真；

l直流充电机、充电桩设计和测试系统集成；

l服务器电源、UPS、逆变器设计和测试；

l太阳能、风能、储能领域设计和测试；

l传感器、超导资料、线缆等产品测试；

l无人机、激光、传感器领域供电和设计测试。

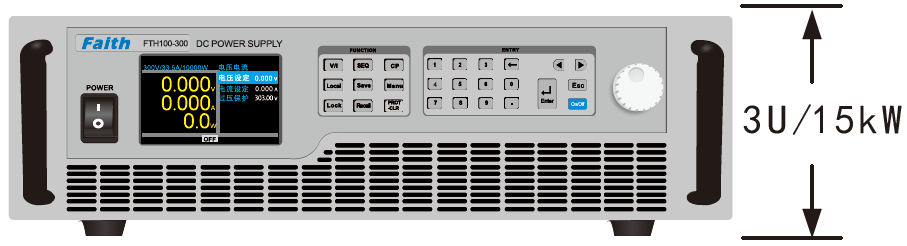

3U/15kW高功率密度

FTH系列提供了3U/15kW的高功率密度，拥有输出精准、响应急剧以及低纹波噪声等个性？砹煊虻牡缪10V～1500V，电流3.5A～1200A的组合，适合从设计到产品出产流程的每一个测试验证环节。

丈量职能

FTH系列内置16bits高精度A/D转换器，电压0.1%+0.1%F.S.、电流0.1%+0.2%F.S.的丈量精度。电压、电流、功率的丈量值可同时显示在电源前面板的显示屏上。除此之表，FTH额表提供电压与电流监督输出职能，用户可借由监督输出端子通过示波器监控电压电流的输出波形。

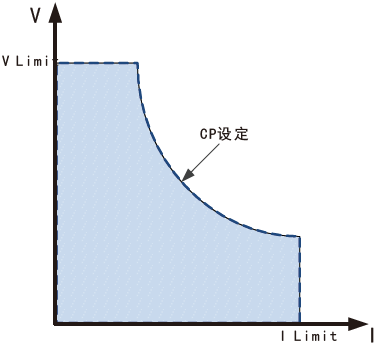

恒功率职能

FTH系列电源拥有恒功率输出职能，该职能允许用户设置功率输出值、高输出电压和高输出电流。恒功率输出开启后，电源不休调整输出电压与输出电流，使得输出功率维持在设定值。用户还可调整响应速度，以适应分歧速度的各类负载。

序列职能
FTH电源支持仿照负载变动的电源输出环境，对负载进行相应的输出测试？捎糜诘缭椿肪撤抡崭骼嗖馐猿【。FTH系列支持8组序列文件，每组100个测试步骤的变动。步骤之间可跳转及屡次跳转，序列之间可链接运行，以实现更多测试步骤。

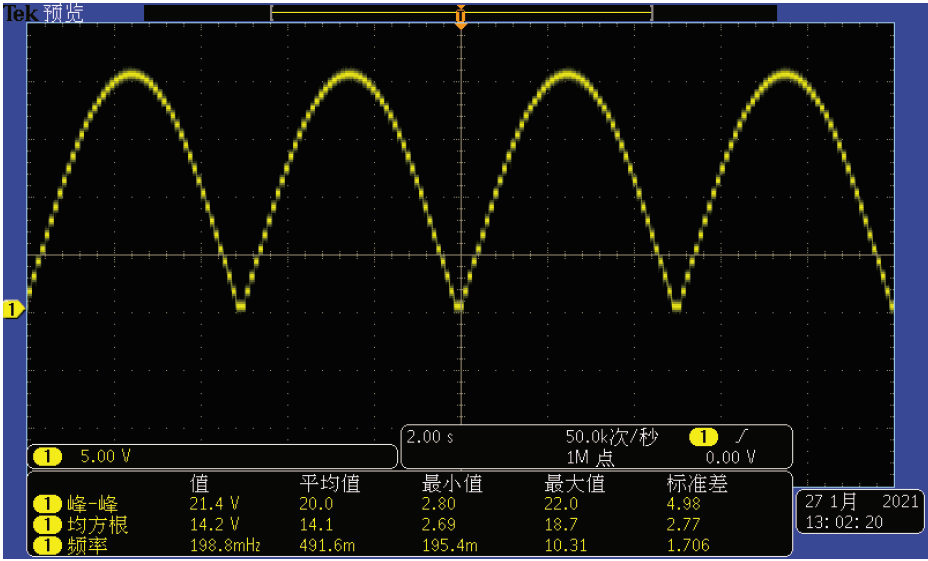

序列职能天生的半波正弦

电压、电流优先职能
为适应更多用户需要，FTH系列电源选取多沉环路节造技术，可别离配置电压环优先，电流环优先职能。电压优先职能可实现急剧电压边缘，尤其合用于容性载荷启动供电场所，预防启动浪涌冲击造成的欠压；さ刃形。电流优先职能是针对用户有严格要求预防电流过冲场所， 选取该职能能有效预防因过冲电流导致的被测物败坏，测试禁绝等问题，尤其合用于测定；さ缌鳌⑷鄱系缌鞯。

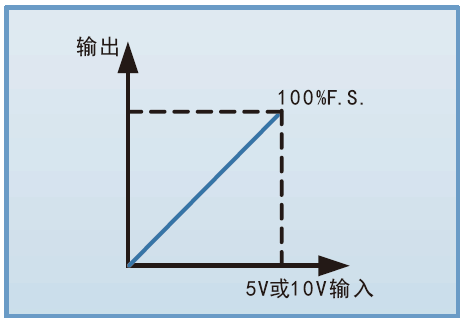

仿照编程职能
FTH系列拥有电压编程与电流编程两个仿照量输入端口，可别离节造输出电压与输出电流。仿照量编程信号可选择0～5V或者0～10V直流电压信号。编程信号对应于0～100%F.S.的输出电压与输出电流。

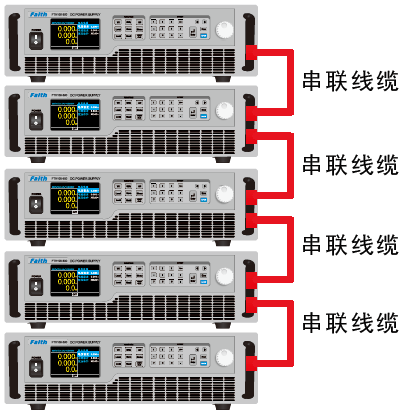

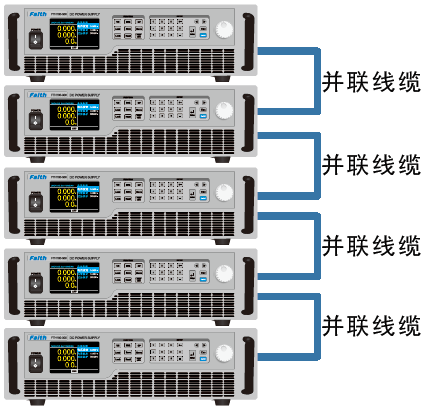

并联/串联职能
FTH电源支持多台电源的主从并联/串联使用，把多台电源造成一台更大功率的电源使用，大大扩大了电源的利用输出领域。级联职能除了使电源之间自动均载，维持输出值的一致，还保障了输出斜率曲线或者波形的一致。处于级联状态的主机，电源屏幕显示的是总电压、电流和功率值，且不影响电源精确度。每路从机自主均流，自动求和。

复合信号端口
FTH系列可选配复合信号端口，其具备以下职能：

l电压、电流输出监督；

l电压、电流编程节造；

lON/OFF输出节造；

l输出模式批示；

lOV批示；

l数字信号输出；

lFAULT故障批示；

lDC_ON输出电压监督等。

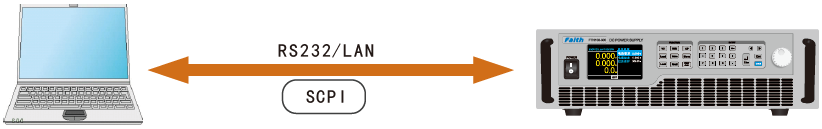

多接口通讯
FTH系列建设RS232与LAN两种通讯接口，支持SCPI通讯和谈。用户能够凭据需要在菜单进行配置，这样使得系统集成越发矫捷。
