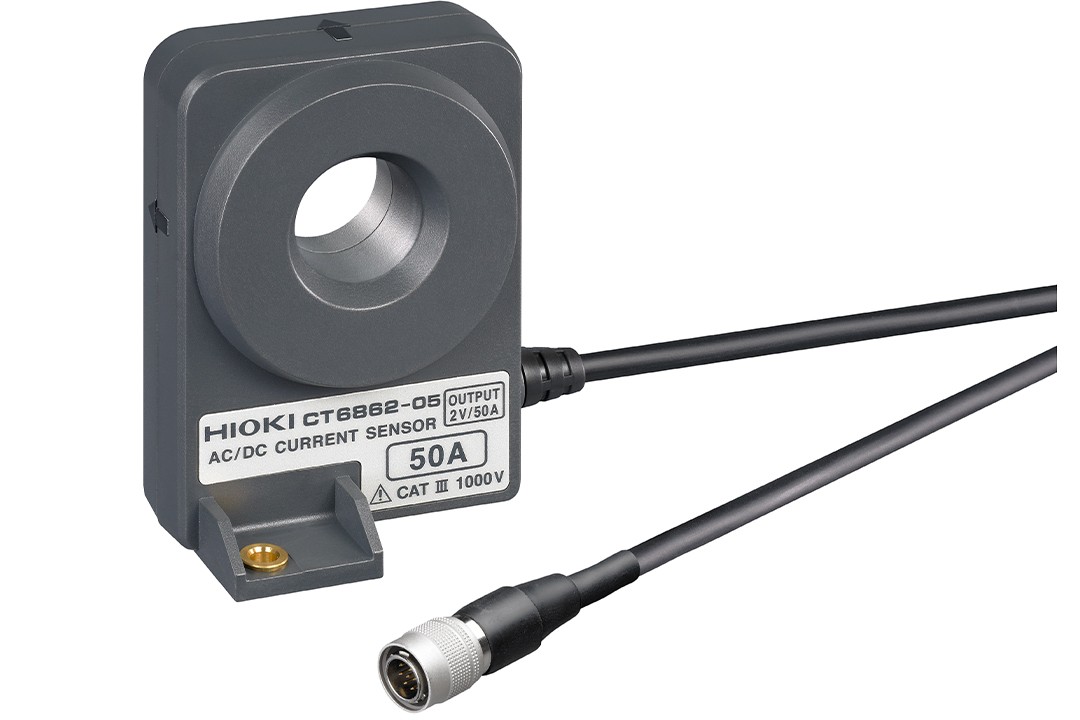

概要：
● 超高精度，±0.06% 振幅精度，±0.2 度相位精度
● 宽频带 DC ~ 1 MHz，优良的频率个性
● 利用于电动和混合动力车领域
● 使用温度领域?30℃?85℃，合用于汽车方面的丈量
● 利用于太阳能发电，电池充放电丈量和逆变器次级电路丈量
● 使用示波器/存储纪录仪可观测波形（搭配传感器单元）
※请使用1MΩ以上的高输入阻抗的丈量仪器主机。
| 额定电流 | AC/DC 50 A |
|---|---|
| 最大允许输入 | 100 A rms(在降额领域内) |
| 频率个性 |
振幅: DC ~ 1 MHz 相位: DC ~ 300 kHz |
| 振幅和相位精度 |
DC (±0.05% rdg. ±0.01% f.s. ,相位: 无限度) 16 Hz ≤ f ≤ 400 Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°) 划定至1 MHz |
| 功率亏损 | 5 VA max. (电源供给为50 A/55 Hz, ±12 V ) |
| 输出电压率 | 2 V/额定电流量程※本仪器的输出为是通过传感器单元输出的AC+DC电压。 |
| 对地最大额定电压 | AC/DC 1000 V (50/60 Hz, CAT III ) |
| 钳口直径 | φ 24 mm以下 |
| 操作温湿度 | -30°C? +85°C, 80% rh以下 (不凝固) |
| 电源供给 | 经由功率分析仪PW8001、PW6001、PW3390、传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供给 |
| 体积及沉量 | 70W× 100H× 53D mm，线长: 3 m， 340 g |
| 附件 | 标识带× 6，说明书× 1 |
| 合用产品/单元 | CT6862 | CT6862-05 |
|---|---|---|
| PW6001，PW3390 | △（必要CT9900） | ○ |
| 3390 | ○ | △（必要CT9901） |
| 3193系列 | ○ | △（必要CT9901） |
| 8971 | △（必要9318） | △（必要9318，CT9901） |
| 8940 | × | × |
|
3CH电流单元U8977 |
△（必要CT9900） |
○ |
