概要：
● 超高精度，±0.06% 振幅精度，±0.2 度相位精度
● 利用于电动和混合动力车领域
● 使用温度领域?30℃?85℃，合用于汽车方面的丈量
● 利用于太阳能发电，电池充放电丈量和逆变器次级电路丈量
● 使用示波器/存储纪录仪可观测波形（搭配传感器单元）

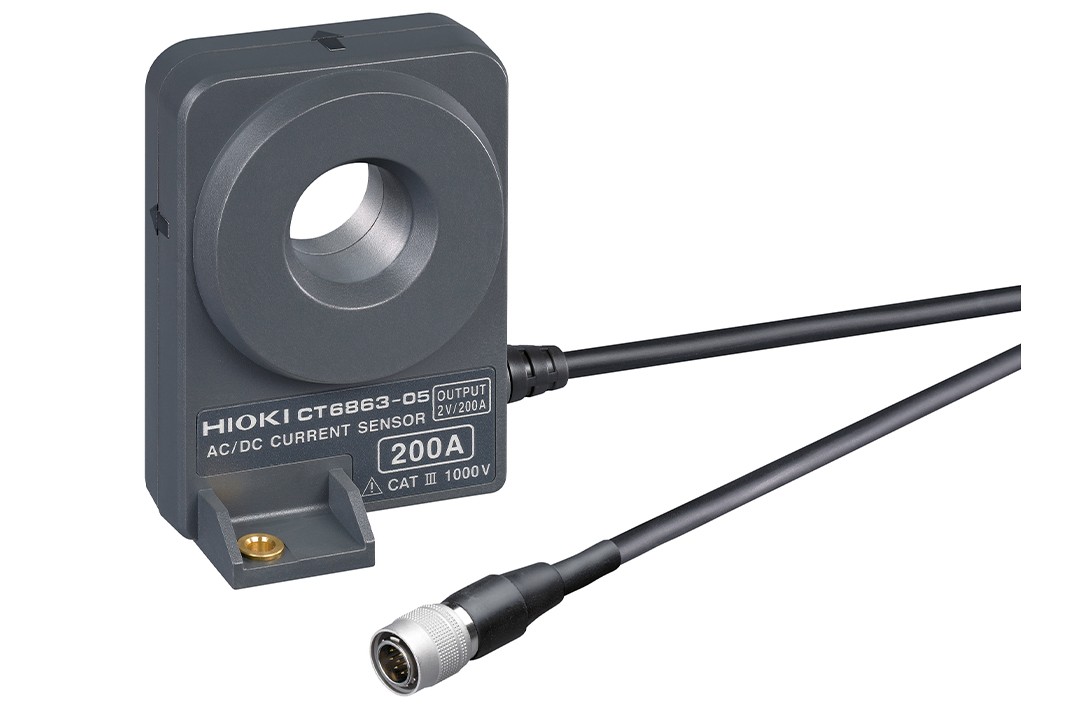

| CT6862 | CT6863 | |
|---|---|---|
| 额定电流 | 50 A AC/DC | 200 A AC/DC |
| 最大允许输入 | 100 A 陆续 (必要降低频率或温度) | 400 A 陆续 (必要降低频率或温度) |
| 频率个性 |
振幅: DC ~ 1 MHz 相位: DC ~ 300 kHz |
振幅: DC ~ 500 kHz 相位: DC ~ 300 kHz |
| 振幅和相位精度 |
DC ±0.05 % rdg. ±0.01 % f.s. (相位: 无限度) 16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s. (相位: ±0.2 deg) 划定至1 MHz |
DC ±0.05 % rdg. ±0.01 % f.s. (相位: 无限度) 16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s. (相位: ±0.2 deg) 划定至500 kHz |
| 功率亏损 | 5 VA max. (电源供给为50 A/55 Hz, ±12 V ) | 6 VA max. (电源供给为 50 A/55 Hz, ±12 V ) |
| 输出电压率 | 2 V/额定电流量程 (电压输出使用传感器单元9555-10，使用带 1 Mohm 以上输出电阻的设备) | |
| 对地最大额定电压 | AC/DC 1000 V (50/60 Hz, CAT III ) | AC/DC 1000 V (50/60 Hz, CAT III ) |
| 钳口直径 | φ 24 mm (0.94 in) | φ 24 mm (0.94 in) |
| 操作温湿度 | -30°C ~ +85°C (86°F ~ 185°F), 80% rh 或以下 (不凝固) | |
| 电源供给 | DC ±11 V ~ ±15 V (由传感器单元供电，AC 100 ~ 240 V) | |
| 体积及沉量 | 70W× 100H× 53D mm，线长: 3 m， 340 g | 70W × 100H× 53Dmm,，线长: 3 m ，350 g |
| 附件 | 标识带× 6，操作手册× 1 | |
| 合用产品/单元 | CT6863 | CT6863-05 |
|---|---|---|
| PW6001，PW3390 | △（必要CT9900） | ○ |
| 3390 | ○ | △（必要CT9901） |
| 3193系列 | ○ | △（必要CT9901） |
| 8971 | △（必要9318） | △（必要9318，CT9901） |
| 8940 | △（必要9318，9705） | △（必要9318，9705，CT9901） |
|
3CH电流单元U8977 |
△（必要CT9900） |
○ |
